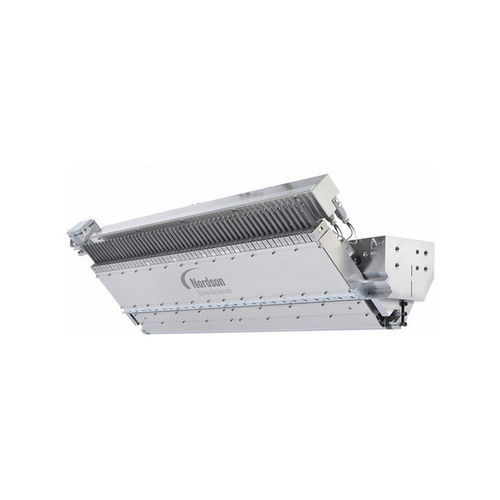

Actuador eléctrico EDI®

electromecánicolinealdiferencial

Resumen
Los sistemas de ajuste de labios EDI® ofrecen opciones manuales, térmicas (Autoflex™) y motorizadas (Prodigi™) para controlar la holgura del labio de matriz en procesos de extrusión y recubrimiento. Están diseñados para integrarse con sistemas de medición/APC y así mejorar la uniformidad de calibre, reducir desperdicios y permitir correcciones rápidas y repetibles.

Ajustes manuales
Los ajustes manuales usan herramientas manuales para apretar/aflojar los hilos de ajuste y realizar correcciones de posicionamiento grueso. Método fiable y compatible con varias configuraciones mecánicas.

• Push‑Only: un solo hilo, gran movimiento por revolución (~1,0 mm/rev).
• Push‑Only diferencial: sistema de dos hilos para movimientos más finos (~0,2 mm/rev).
• Push‑Pull diferencial: dos hilos con función de tracción para ayudar la apertura en aplicaciones de baja presión (~0,2 mm/rev).

Tecnología Autoflex™ (ajustes térmicos)
Autoflex™ utiliza expansión/contracción térmica de bloques de ajuste (calentador + vía de refrigeración por aire) para realizar correcciones locales finas. Se integra con el sistema de medida/APC del procesador para reducir variación y mejorar rendimiento. Cada punto de ajuste dispone de un bloque calefactable controlable.

Características Autoflex™ VI y VI‑R

• Traductores de baja masa para respuesta térmica más rápida.
• Líneas centrales disponibles: 21,0 mm (0,827"), 25,4 mm (1,000"), 28,6 mm (1,125"); otros espaciamientos bajo pedido.
• Cubierta de acero inoxidable para limitar corrientes de aire y acumulación de residuos.
• Perfil bajo y acercamiento cercano al punto de nib.
• Diseño VI‑R modular opcional para extraer el conjunto como unidad completa en mantenimiento.

Características Autoflex™ VI‑RE
US Patent 10,518,459

• Aumento de aprox. 43% en la carrera frente a diseños anteriores sin aumentar el tiempo de respuesta.
• Operable con refrigeración por convección o por aire forzado.
• Cableado del calentador hacia caja de conexiones mediante desconexión rápida para facilitar mantenimiento.
• Módulos con 3 o 4 ajustes para acceso localizado a piezas de desgaste.

Actuadores motorizados Prodigi™
Prodigi™ sustituye los pernos térmicos por actuadores motorizados acoplados a las roscas de ajuste, proporcionando movimiento lineal preciso controlado de forma remota. Los actuadores se sitúan fuera de la zona caliente y permiten correcciones APC rápidas desde una interfaz remota.

Resultados destacados

• Ensayos: variación inicial de espesor ~±25% reducida significativamente en ~44 segundos tras el ajuste.
• Se alcanzó un calibre casi objetivo a lo largo de la matriz en ~3 minutos con APC y Prodigi™, frente a ~12 minutos con actuadores térmicos convencionales.
• Beneficios: estabilización más rápida, menos desperdicio y ciclos reproducibles.

Beneficios y aplicaciones típicas

• Control local del labio más rápido y preciso (opciones manual, térmica o motorizada).
• Mejor uniformidad de calibre y mayor rendimiento de producto.
• Opciones modulares para mantenimiento y retrofit sencillo.
• Aplicaciones típicas: películas barrera, películas respirables para higiene, películas ópticas/termossensibles, CPP/Cast/Stretch/BOPE/BOPP, recubrimientos hot‑melt/líquidos para extrusión y laminación.

Especificaciones técnicas

• Familia de producto: EDI® Lip Adjustment Systems (Manual, Autoflex™, Prodigi™).
• Líneas centrales: 21,0 mm (0,827"), 25,4 mm (1,000"), 28,6 mm (1,125"); otros espaciamientos bajo pedido.
• Movimiento manual grueso: ~1,0 mm/rev (push‑only).
• Movimiento fino diferencial: ~0,2 mm/rev (sistemas de dos hilos).
• Autoflex™: bloques con calentador y vía de refrigeración por aire; traductores de baja masa.
• VI‑RE: ~43% de aumento de carrera; módulos 3/4 ajustes; desconexión rápida de cableado de calentadores.
• Prodigi™: actuadores motorizados para ajuste lineal preciso remoto; tiempos de corrección reducidos según ensayos.
