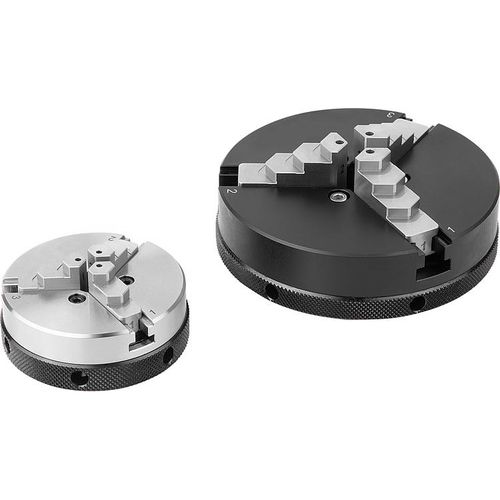

Mandril de sujeción de piezas 3 mordazas 33226

para metrologíade precisiónde aluminio

Mandriles de tres mordazas de precisión Mandriles de sujeción manual Alta precisión Para la sujeción por dentro o por fuera Mordazas de sujeción reversibles MaterialCuerpo base y mordazas de acero. A partir de de Ø 100 de cuerpo base de aluminio, mordazas de acero. VersiónCuerpo base de acabado natural, mordaza endurecida, acabado natural. A partir de Ø 100 de cuerpo base de anodizado de revestimiento reforzado, mordaza endurecida, acabado natural. IndicaciónEstos mandriles están especialmente concebidos para requisitos en los que son necesarias una fuerza de sujeción reducida y una precisión elevada. Para la sujeción interior y exterior de piezas de trabajo redondas. La sujeción de la pieza de trabajo se realiza girando simplemente el anillo de sujeción con la mano o con la palanca tensora suministrada. Las mordazas de sujeción endurecidas están escalonadas hacia fuera y son reversibles. Para la inversión, cada mordaza de sujeción está identificada con dos cifras. La cifra en la mordaza de sujeción que señala hacia fuera debe coincidir con el número del cuerpo base. Mandril D=50 con herramienta de manejo y tres clavijas (Ø 2 mm) con longitud de 12 y 18 mm. Mandril D=64 con herramienta de manejo y tres clavijas (Ø 2 mm) con longitud de 12 y 18 mm. Mandril D=104 con herramienta de manejo y tres clavijas (Ø 2 mm) con longitud de 12 , 18 y 24 mm. Mandril D=160 con herramienta de manejo. Las clavijas pueden insertarse en la parte superior de la mordaza y sirven para aumentar la sujeción de las piezas pequeñas. Las clavijas son desmontables. Concentricidad < 0,03 mm Excentricidad axial < 0,01 mm Precisión de repetición de sujeción < 0,01 mm
