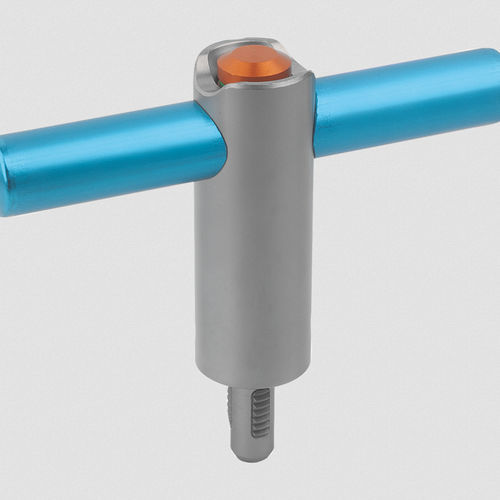

Espiga de sujección 07785-10 series

Pernos portantes de rosca de acero inoxidable, con bloqueo automático y empuñadura

Material
Perno y elemento de rosca de acero inoxidable 1.4542.
Empuñadura y botón pulsador de aluminio.
Muelle de acero inoxidable.

Versión
Perno y elemento de rosca endurecidos por precipitación.
Empuñadura anodizada azul.
Botón pulsador naranja anodizado.

Indicación
Los pernos portantes de rosca con empuñadura pueden utilizarse como elemento de transporte rápido, sencillo y universal para transportar componentes, piezas de trabajo, dispositivos, etc. utilizando la fuerza manual.
Los segmentos de rosca pueden desbloquearse pulsando el botón y los pernos portantes de rosca pueden introducirse o extraerse del taladro roscado. Al soltar el botón pulsador, los segmentos de rosca se bloquean de forma segura. Con ello, ya no hace falta atornillar y desatornillar, lo que cuesta tiempo, como p. ej. en los tornillos con ojo.

El requisito previo para su uso es un taladro roscado con un calibre y la correspondiente resistencia del material.

Cada perno portante de rosca trae incluidas unas instrucciones de uso detalladas.

Protegido contra la corrosión.

Rango de temperatura
+250 °C máx.

Montaje
Montaje:
1. Pulsar el botón y mantenerlo pulsado.
2. Insertar el perno portante de rosca.
3. Soltar el botón (el botón
debe encontrarse de nuevo en la posición inicial).
4. Enroscar con la mano el perno portante de rosca, hasta que haga
contacto con toda su superficie con la superficie de apoyo.
5. Hay que asegurarse de que los
segmentos de rosca
encajen en la rosca de alojamiento.

Desmontaje:
1. Para soltarlo, girar el perno portante de
rosca aprox. un cuarto de vuelta
en sentido antihorario.
2. Presionar hacia dentro el botón y mantenerlo presionado.
3. Extraer el perno portante de rosca.
4. Soltar el botón.
