Sistema de control no destructivo automatizado NOVO DR

por rayos X

Descripción general
NOVO DR es un sistema de radiografía digital portátil para inspecciones NDT y estructurales en campo. La solución combina detectores de 16 bits con una plataforma ligera, autonomía prolongada y control totalmente inalámbrico para soportar los flujos de trabajo de inspección industrial.

NOVO Touch Pro — Software de adquisición y análisis
NOVO Touch Pro se ejecuta en tablets rugged y ofrece una interfaz de captura intuitiva y herramientas de análisis avanzadas adaptadas a workflows NDT, facilitando la toma de decisiones en el lugar.

Características clave

• Algoritmo GENIE — mejora automática de imagen con un solo toque (versión actual hasta 4× más rápida)
• Auto Wall Thickness Tool — medición automática de espesor de pared en la imagen
• Automatic Basic Spatial Resolution (SRb) — detección SRb en ROI seleccionada
• Stitching automático y manual — unión de múltiples fotogramas para inspecciones ampliadas
• DWT (Double Wall Thickness) — conversión de niveles de gris a valores de espesor

Normas compatibles

• ISO 17636‑2 Clase B
• ASME Section V Article 2
• BOEING 7044 Ver C
• ASTM DICONDE

Beneficios de la solución NOVO‑DR

• Operación portátil con batería >16 horas y control totalmente inalámbrico
• Wireless Mesh propietario: hasta 1 km LOS (hasta 3 km en elevación); estable en entornos RF congestionados
• Compatible con isótopos, fuentes de potencial constante y generadores pulsados
• Conectores MIL‑DTL‑38999 para conexiones fiables en campo
• Imágenes 16 bits gestionadas desde tablet o PC con NOVO Touch Pro
• Inspecciones más rápidas y archivado digital frente a Film/CR; opción de alquiler disponible

Puntos destacados del sistema

• Hardware orientado al campo: conectores MIL‑DTL‑38999 y tablets MIL‑STD‑810G
• Máxima profundidad de imagen: detectores 16 bits de última generación
• Autonomía larga: >16 horas
• Interfaz táctil sencilla para operación rápida en campo

Aplicaciones comunes

• Inspección de hormigón y construcción
• Inspección de tuberías y recipientes Oil & Gas
• Mantenimiento y producción aeroespacial
• Control de calidad de munición
• Inspección de soldaduras en astilleros

Ejemplos de aplicación
Hormigón & Construcción
Localización rápida de armaduras, conductos y elementos empotrados antes de perforar o cortar para reducir riesgos y tiempos de parada.

Oil & Gas
Inspección radiográfica de tuberías, recipientes a presión, soldaduras y válvulas para detectar porosidad, grietas, falta de fusión, inclusiones, corrosión y medir con precisión el espesor de pared.

Aeroespacial
Radiografía en taller y en campo para producción y mantenimiento: operación con batería y control inalámbrico que permite trabajar en espacios reducidos con un flujo de trabajo más eficiente que Film/CR.

Munición
Inspecciones de producción y periódicas para detectar grietas, ensamblajes defectuosos y mantener trazabilidad digital.

Astilleros
Inspecciones de soldadura en producción y mantenimiento; detectores delgados y sin cables permiten exposiciones más cortas y dosis reducidas.

Inspección de líneas eléctricas
Revisión de mangas de compresión, conectores y accesorios para detectar fallos antes de la rotura del conductor.

Arte & Arqueología
Imágenes internas no invasivas de artefactos, pinturas y esculturas para revelar detalles constructivos y estado de conservación.

NOVO Touch Professional Software
NOVO Touch Professional ofrece captura, mejora, anotación y herramientas de cumplimiento como Line Profile, Image Statistics, Wall Thickness y Crack Measurement, además de archivado y compartición; controla funciones hardware (iluminación, cambio cableado/inalámbrico, activación de fuentes, etc.).

Configuraciones disponibles
NOVO‑DR se ofrece en tres configuraciones principales para ajustarse a movilidad y necesidades de inspección:

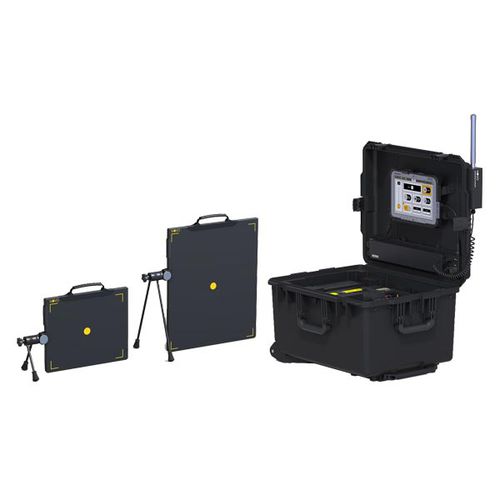

• Discovery III — sistema completo en maletín rugged; NOVO Bright XL 21,5" 1500 NIT; soporta detectores 10BN/18BN/12SFN/12HRN/15WN/22WN; Wireless Mesh III incluido. Para inspecciones industriales complejas multifuncionales.
• Shadow III — sistema ultra‑compacto (~4 kg) en mochila; detector NOVO 12SFN (~1,2 kg); imagen hasta ~3 mm del borde; operación mediante smartphone Android o tablet Windows; modo AED. Ideal para espacios confinados.
• Ultimate III — mochila gran formato para detectores hasta 22WN; NOVO Bright S 10" 1500 NIT; cable ligero 50 m en carrete; Wireless Mesh III incluido. Para inspecciones de grandes componentes.

Accesorios

• Detectores flexibles — NOVO 10BN & 18BN: conformables a tuberías (Ø6" / Ø12"), opción 99 μm
• Protección de detectores: Armor Kit y Soft Cover
• Montaje: soporte trípode diagonal, bipode, marco robot, rieles plegables
• Conectividad: nodo Ranger Mesh adicional, Wireless X‑Ray, cables de extensión
• Imágenes 3D: 3D Arc Lite, 3D Arc Mesh ; alimentación externa: Falcon Power Bank (~+6 horas)

Especificaciones técnicas (ejemplos)

• Detectores (ejemplos) — NOVO 15WN: área imagen 231 × 284 mm; tamaño detector 269 × 330 mm; 74 % área activa; espesor 15,6 mm; peso ≈2,5 kg; profundidad 16 bits; tamaño de pixel 148 μm; carga máxima 150 kg.
• NOVO 22WN: área imagen 355 × 426 mm; detector 385 × 462 mm; 85 % área activa; espesor 15,6 mm; peso ≈4,5 kg; 16 bits.
• Sistema — tablets multi‑ubicación; batería integrada >16 horas; Wireless Mesh largo alcance; conectores MIL‑DTL‑38999; maletín rugged 62,5 × 50 × 36,6 cm; tamaños de mochila según modelo.
• Tablets — opciones MIL‑STD‑810G / IP65 Panasonic Toughpad; NOVO Bright XL 21,5" 1500 NIT y NOVO Bright S 10" 1500 NIT.
• Fuentes X‑ray y gamma — compatibles con isótopos (Ir‑192, Se‑75), generadores de potencial constante y pulsados; soporte operación alámbrica o inalámbrica.
