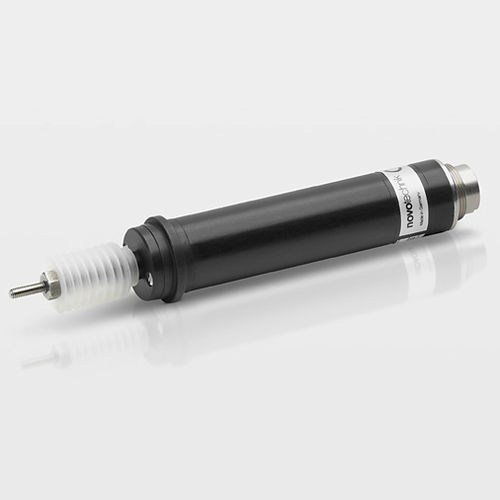

Sensor de posición lineal F200

LVDTinductivoanalógico

Transductor inductivo con collarín de centrado, electrónica híbrida sellada integrada, fuente de alimentación de CC; salida de tensión de CC flotante, buena estabilidad de temperatura, cojinetes lisos de plástico y fuelles que no requieren mantenimiento; larga vida útil El transductor de posición inductivo de la serie F 200 convierte pequeños desplazamientos rectilíneos en señales eléctricas analógicas mediante un transformador diferencial con un núcleo móvil. El transductor se alimenta con una tensión continua. Un oscilador integrado proporciona una tensión alterna para alimentar el transformador diferencial y las tensiones secundarias del transformador son rectificadas por un modulador también integrado. El oscilador y el modulador son circuitos híbridos. La tensión de salida de corriente continua es estrictamente proporcional al desplazamiento del núcleo y, por lo tanto, al desplazamiento a medir. El cero eléctrico se encuentra en la mitad de la carrera útil de la varilla de empuje.
