Conector de datos EEM 33-77
de cable a cableen ángulo rectode soldar

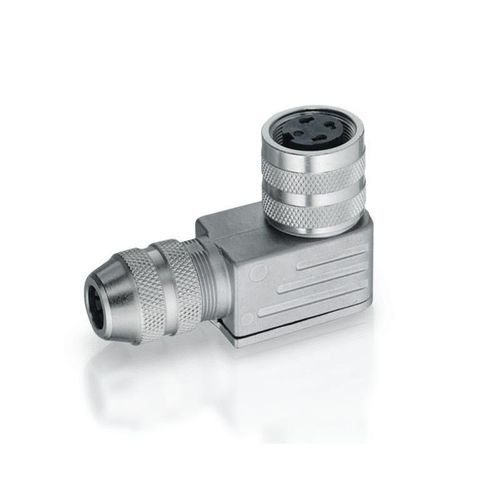

Conector de datos - EEM 33-77 - Novotechnik - de cable a cable / en ángulo recto / de soldar
Conector de datos - EEM 33-77 - Novotechnik - de cable a cable / en ángulo recto / de soldar
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Novotechnik

Características

Tipo
de datos
Formato
de cable a cable
Forma
en ángulo recto
Dimensiones
M16
Características eléctricas
blindado, 5 polos
Material
de aleación de cobre
Tipo de protección
IP67
Normas y certificaciones
cULus

Descripción

Resumen del producto
Conector angular M16x0,75 de 5 contactos, modelo EEM 33-77, codificación A. Incluye tuerca de cierre, bornes para soldar, apantallado para mejor compatibilidad electromagnética y grado de protección IP67. Aprobado UL.

Características clave
  • Tipo de conector: M16x0,75
  • Número de contactos: 5
  • Orientación: angular
  • Codificación: A-codificado
  • Terminación: terminales para soldar
  • Incluye: tuerca de cierre (cap nut)
  • Apantallado: sí (mejora la compatibilidad electromagnética)
  • Clase de protección: IP67 (mín.)
  • Aprobaciones: UL

Especificaciones técnicas (tabla)
Carcasa del conector: latón/bronze cobre‑zinchado niquelado
Clase de protección mín.: IP67
Para diámetros de cable: 4 ... 6 mm, PG7; sección del conductor máx. 0,75 mm²

Variantes / números de referencia
número de referencia - descripción
400005615 - EEM 33-77

Recursos disponibles
  • Modelos CAD (datos CAD relacionados con el producto disponibles)
  • Hojas de datos (fichas técnicas electrónicas disponibles)
  • Instrucciones de uso, dibujos, fichas técnicas, declaraciones de conformidad / certificados y folletos para el sistema de conectores M16

Notas
Conector angular M16x0,75 indicado para aplicaciones apantalladas que requieren protección IP67; apto para diámetros de cable de 4–6 mm y secciones de conductor hasta 0,75 mm² con prensaestopas PG7.

Características / especificaciones técnicas
  • Modelo: EEM 33-77
  • Rosca del conector: M16 x 0,75
  • Contactos: 5
  • Configuración: angular, A-codificado
  • Material / acabado carcasa: cobre‑zinc niquelado
  • Terminación: terminales para soldar
  • Tuerca de cierre: incluida
  • Apantallado: sí (mejora EMC)
  • Clase de protección: IP67 (mín.)
  • Rango de diámetro de cable: 4 ... 6 mm (PG7), sección conductor máx. 0,75 mm²
  • Aprobaciones: UL
  • Número de artículo del fabricante: 400005615
