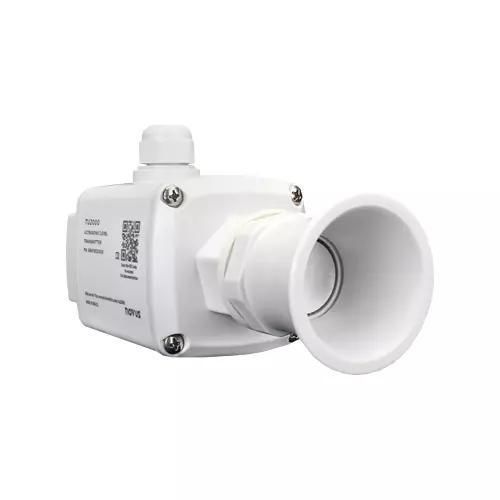

Transmisor de nivel por ultrasonidos TU2000

para sólidospara aguapara líquido

Descripción
El TU2000 es un transmisor de nivel ultrasónico para la medición sin contacto de distancia, nivel y volumen. Emplea ToF acústico (33 kHz) y ofrece mediciones fiables hasta 20 metros en líquidos, sólidos y granos, en medios estáticos y en movimiento. La configuración por Bluetooth a través de la app SigNow permite asistente de puesta en marcha, diagnóstico por gráfico de eco y actualización de firmware.

Por qué elegir el TU2000
La medición sin contacto reduce el desgaste y evita la corrosión propia de los sensores de contacto. Las lecturas no se ven afectadas por humo, color o reflectividad de la superficie. La compensación de temperatura incorporada en la superficie sensible mantiene la exactitud en presencia de variaciones térmicas, y el acceso por Bluetooth simplifica la puesta en marcha y el mantenimiento.

Principales características

• Principio de medición: ToF acústico (ultrasonido, 33 kHz)
• Alcance: hasta 20 m (20 000 mm)
• Interfaz: configuración Bluetooth vía app SigNow (móvil y PC) con asistente, gráfico de eco y actualizaciones
• Precisión: mín. 30 mm, máx. 2 mm
• Resolución: 1 mm
• Temperatura de operación: -20 a 80 °C
• Grado de protección: IP67
• Salida analógica: 4–20 mA (NAMUR NE43), resolución 0,01 mA
• Salida digital/alarma: configurable PNP o NPN, hasta 200 mA
• Conector: bornes internos con prensaestopas

Aplicaciones principales

• Silos de granos y sólidos
• Tanques industriales de diversos formatos (cilíndricos, verticales, horizontales, irregulares)
• Estaciones de tratamiento de agua y aguas residuales
• Monitoreo de nivel en ríos y represas

Ventajas de un sensor no intrusivo
Al no tener contacto directo con el producto, el TU2000 reduce el mantenimiento y el riesgo de daños, ofrece lecturas estables en presencia de agitación o turbulencia y facilita la integración en sistemas de automatización mediante salidas 4–20 mA y PNP/NPN configurables.

Notas adicionales
La salida digital PNP o NPN permite conmutar relés y dispositivos de señalización para facilitar la integración y reducir tiempos de inactividad. El diagnóstico visual incluye 4 LED según NAMUR NE107 para comprobaciones rápidas del estado.

Características / especificaciones técnicas

• Principio de medición: ToF acústico (ultrasonido, 33 kHz)
• Rango de medición: hasta 20 000 mm
• Magnitudes medidas: distancia, nivel, volumen
• Tipo de producto medido: fluidos estáticos y en movimiento; líquidos, sólidos y granos
• Exactitud: mín. 30 mm, máx. 2 mm
• Resolución: 1 mm
• Zona muerta: 500 mm (reducible a ~250 mm en tanques ≤ 10 000 mm)
• Muestreo: 1 Hz (2 Hz en tanques ≤ 10 000 mm)
• Linealización: hasta 20 puntos para geometrías irregulares
• Configuración: app SigNow vía Bluetooth (BLE 4.0+)
• Indicador visual: 4 LED (Estado, Salida Analógica, Salida Digital, Bluetooth) conforme a NAMUR NE107
• Conector: bornes internos con prensaestopas
• Alimentación: 8–33 Vdc (protección interna contra inversión de polaridad)
• Temperatura de operación: -20 a 80 °C
• Salida analógica: 4–20 mA (NAMUR NE43), resolución 0,01 mA
• Salida digital/alarma: configurable PNP o NPN, hasta 200 mA
• Conformidad normativa: marcado CE
• Grado de protección: IP67
• Presión de proceso: hasta 2 bar
• Carcasa: policarbonato UL94
• Montaje: brida Ø32 mm y bocina acústica hexagonal
• Garantía: 3 años
