Visión general del producto

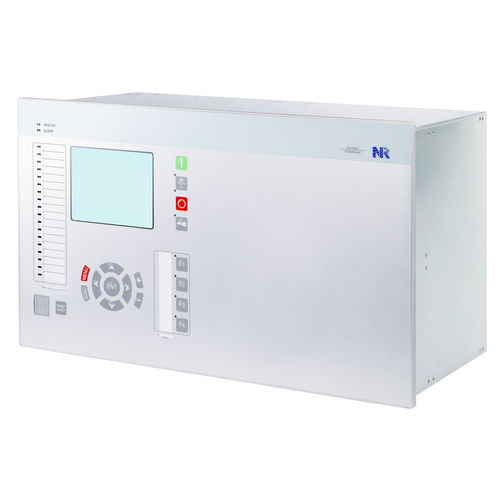

El relé de barra colectora centralizado PCS-915SC integra protección diferencial de barra, protección de acoplamiento/sección de barra (protección por sobrecorriente, protección al conmutar sobre falla, protección de fallos en zona muerta, protección diferencial de zona muerta BC/BS con CT dobles y protección por fallo de interruptor), protección de alimentadores (sobrecorriente, fallo en zona muerta y fallo de interruptor), protección de tensión (sobretensión/subtensión de fase) y protección de frecuencia (sobrefrecuencia, infrfrecuencia, variación de frecuencia). Compatible con la herramienta de configuración PCS-Studio, PCS-915SC ofrece una solución centralizada escalable para protección de barras.

Funciones de protección

• Protección diferencial de barra (87B)
• Protección por fallo en zona muerta BC/BS (50DZ)
• Protección diferencial zona muerta BC/BS (87DZ)
• Protección por fallo en zona muerta de alimentadores (50DZ)
• Protección conmutación sobre falla BC/BS (50SOTF)
• Protección por fallo de interruptor (50BF)
• Protección de sobrecorriente de fase (50/51P)
• Protección de sobrecorriente a tierra (50/51G)
• Protección por sobretensión de fase (59P)
• Protección por subtensión de fase (27P)
• Protección por sobrefrecuencia (81O)
• Protección por infrfrecuencia (81U)
• Protección por tasa de cambio de frecuencia (81R)
• Entrada binaria externa para disparo de barra

Funciones de medida y registro

• Medición de ángulo de fase
• Cálculo de corriente diferencial
• Cálculo de componentes de secuencia
• Grabador de eventos: 1024 registros de perturbación, 1024 eventos binarios, 1024 eventos de supervisión, 256 registros de control, 1024 registros de dispositivo
• Grabador de perturbaciones: 32 registros con formas de onda, compatible COMTRADE

Funciones de supervisión

• Autodiagnóstico
• Supervisión de frecuencia
• Supervisión de alimentación DC
• Supervisión de circuito TC
• Supervisión de circuito VT
• Supervisión de seccionadores

Comunicación

• Hasta cuatro puertos Ethernet de cobre 10Base-T/100Base-TX usando IEC 61850, DNP3.0 o IEC 60870-5-103 sobre TCP/IP
• Hasta cuatro puertos Ethernet ópticos 100Base-FX usando IEC 61850, DNP3.0 o IEC 60870-5-103 sobre TCP/IP
• Dos puertos serie RS-485 usando IEC 60870-5-103 o Modbus
• Un puerto serie RS-485 para sincronización de reloj
• Un puerto BNC para sincronización de reloj
• Soporte para módulo GOOSE (IEC 61850-8-1)
• Compatibilidad completa entre las ediciones 1 y 2 de IEC 61850
• Protocolos de redundancia PRP y HSR
• Puertos RJ-45 delantero y trasero para depuración

Especificaciones técnicas

• Modelo: PCS-915SC
• Funciones de protección: 87B, 50DZ, 87DZ, 50SOTF, 50BF, 50/51P, 50/51G, 59P, 27P, 81O, 81U, 81R
• Capacidad del grabador de eventos: 1024 registros de perturbación; 1024 eventos binarios; 1024 eventos de supervisión; 256 registros de control; 1024 registros de dispositivo
• Grabador de perturbaciones: 32 registros con formas de onda, compatible COMTRADE
• Ethernet: hasta 4x 10/100Base-TX (cobre) y hasta 4x 100Base-FX (óptico)
• Puertos serie: al menos dos RS-485 para protocolos y un RS-485 para sincronización de reloj
• Sincronización de reloj: opciones RS-485 y BNC
• Protocolos soportados: IEC 61850 (Ediciones 1 y 2), DNP3.0, IEC 60870-5-103, Modbus
• Soporte GOOSE: IEC 61850-8-1
• Redundancia: PRP y HSR
• Herramienta de configuración: compatible con PCS-Studio
