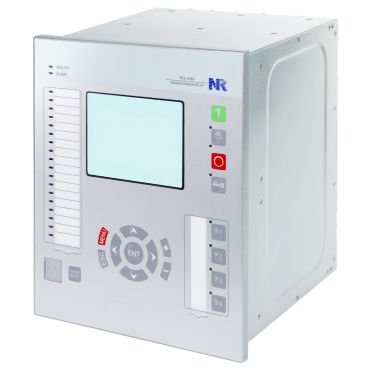

Relé de protección de sobreexcitación - PCS-978S - NR Electric - de sincronización / de frecuencia / de desequilibrio de fases

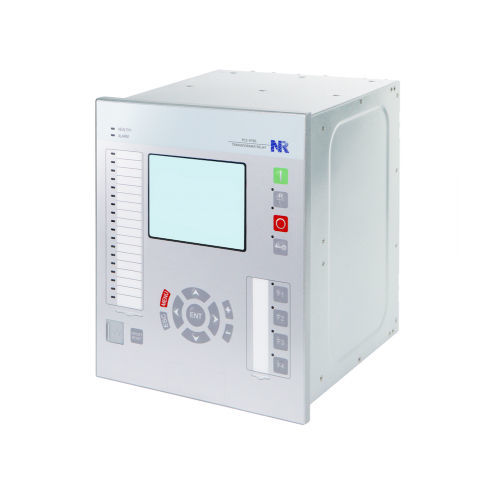

Relé de protección de sobreexcitación - PCS-978S - NR Electric - de sincronización / de frecuencia / de desequilibrio de fases
Añadir a mis favoritos
Añadir al comparador

Características

Valor controlado/medido
de sobreexcitación, de sincronización, de frecuencia, de desequilibrio de fases, de tensión, térmico, de sobreintensidad, de fuga a tierra, de sobretensión, de potencia, de distancia, de subtensión, de acoplamiento en paralelo, de sobrefrecuencia, de corriente, de excitación, de factor de potencia, de subfrecuencia, de circuitos de disparo
Redes
trifásico
Aplicaciones
para transformador
Comunicación
Modbus, Ethernet, RS485
Normas
IEC
Otras características
multifunción, con indicador de defectos, programable, configurable, digital

Descripción

Resumen del producto
El relé de transformador PCS-978S ofrece protección, control y supervisión rápidas y selectivas para transformadores de dos y tres devanados, autotransformadores y reactores shunt. Todas las funciones de protección son configurables por el usuario. Las funciones auxiliares integradas incluyen diagnóstico de fallos, registro de perturbaciones y eventos, y amplias interfaces de comunicación para subestaciones convencionales y digitales.

Funciones de protección
  • Protección diferencial de transformador (87T)
  • Bloqueo por inrush
  • Bloqueo por saturación del TC
  • Bloqueo por sobreexcitación
  • Bloqueo por fallo de circuito de TC
  • Compensación de amplitud
  • Compensación de ángulo de fase
  • Protección restringida a tierra (64REF)
  • Protección diferencial de devanado (87W)
  • Protección diferencial de reactor (87R)
  • Protección por fallo entre espiras para reactor (21IT)
  • Protección de distancia fase-fase en cuatro zonas (21T)
  • Protección de distancia fase-tierra en cuatro zonas (21T)
  • Protección por sobreexcitación (24)
  • Protección por sobrecorriente de fase (67P, 50/51P)
  • Protección por fallo a tierra (67G, 50/51G)
  • Protección por sobrecorriente de secuencia negativa (67Q, 50/51Q)
  • Protección térmica por sobrecarga (49)
  • Protección por fallo de interruptor (50BF)
  • Protección por subtensión de fase (27P)
  • Protección por sobretensión de fase (59P)
  • Protección por sobretensión de secuencia cero (59G)
  • Protección por sobrefrecuencia (81O)
  • Protección por subfrecuencia (81U)


Funciones de control
  • Control de aparatos de maniobra
  • Síntesis de estado de doble punto
  • Cambio de modo local/remoto
  • Lógica de interbloqueo para control
  • Control directo
  • Verificación de sincronismo de cierre con selección de tensión
  • Contador de disparos de aparatos
  • Indicador y control de posición de toma (tap)
  • Regulación automática de tensión (90V)
  • Regulación de tensión en paralelo (PVR)


Funciones de supervisión
  • Supervisión de fallo de circuito TC (CTS)
  • Supervisión de fallo de circuito VT (VTS)
  • Supervisión del circuito de disparo (TCS)
  • Autodiagnóstico
  • Registro de fallos completo (buffer hasta 10 000 puntos muestreados a 1,2 o 9,6 kHz)
  • Registrador de eventos: 1024 registros de perturbaciones, 1024 eventos binarios, 1024 eventos de supervisión, 256 registros de control, 1024 registros del equipo
  • Registrador de perturbaciones: 64 registros con formas de onda (compatible COMTRADE)
  • Representación en diagrama unifilar en pantalla


Medición y contabilización
  • Mediciones: U, I, P, Q, S, Cosφ, f
  • Secuencias positiva, negativa y cero
  • Armónicos hasta el 15.º orden
  • Medición de energía: activa y reactiva, importación y exportación
  • Entradas analógicas DC para transductores (0–20 mA o 0–±10 V)


Comunicación
  • Protocolos soportados: Modbus, DNP3.0, IEC 60870-5-103, IEC 61850 Ed.1 & Ed.2, IEC 61850 MMS Server, IEC 61850-8-1 GOOSE, IEC 61850-9-2LE SV, IEC 62439 PRP, IEC 62439 HSR, IEEE 802.1w RSTP
  • Hasta cuatro puertos Ethernet cobre 10Base-T/100Base-TX
  • Hasta catorce puertos Ethernet ópticos 100Base-FX
  • Hasta cuatro puertos ópticos 1000Base-SX
  • Dos puertos serie RS-485 (el segundo configurable como RS-232 para impresora)
  • Un puerto serie RS-485/TTL para sincronización de reloj
  • Un puerto BNC para sincronización de reloj
  • Un puerto conector ST para sincronización de reloj
  • Dos puertos RJ45 de depuración (frontal y trasero)


Especificaciones técnicas
  • Aplicable a transformadores de dos y tres devanados, autotransformadores y reactores shunt
  • Soporta IEC 61850 Edición 1 y 2 con interfaces GOOSE y SV
  • Red de nivel de proceso: peer-to-peer (P2P), modo de red simple y modo de red dual
  • Nivel de estación: mensajería MMS y procesamiento de GOOSE a nivel de proceso
  • Diagnóstico de fallos y registro de perturbaciones/eventos integrados
  • Buffer de registro de fallos: hasta 10 000 puntos muestreados a 1,2 kHz o 9,6 kHz
  • Capacidades del registrador de eventos como se indica arriba
  • Registrador de perturbaciones: 64 registros con archivos waveform en formato COMTRADE
  • Medición de energía: importación/exportación activa/reactiva
  • Entradas analógicas: 0–20 mA o 0–±10 V para transductores
  • Amplio soporte de protocolos incluyendo Modbus, DNP3.0, IEC 60870-5-103, familia IEC 61850, PRP/HSR y RSTP
  • Múltiples puertos Ethernet cobre/ópticos y puertos serie/sincronización de reloj
