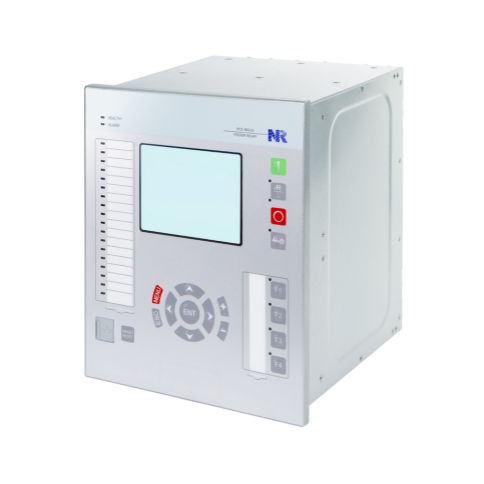

Relé de protección de ausencia de fases PCS-9611S

de subintensidadde sobrefrecuenciade potencia

Visión general
El PCS-9611S es una unidad de protección, control y supervisión para diversos equipos primarios como líneas aéreas, cables subterráneos, condensadores y transformadores en sistemas con neutro solidamente conectado a tierra, puesto a tierra por impedancia, bobina de Peterson o sin puesta a tierra. Con su flexibilidad y la herramienta de configuración PCS-Studio, el PCS-9611S ofrece soluciones de sistema orientadas al futuro con alta seguridad de inversión y bajos costes operativos. El PCS-9611S se adopta ampliamente en subestaciones convencionales y subestaciones digitales. Soporta IEC 61850 Ediciones 1 y 2 y proporciona interfaces de red GOOSE y SV con alto rendimiento en tiempo real. La red de nivel de proceso soporta modo peer-to-peer (P2P) y modo en red, incluyendo modo de red simple y modo de red dual. La red de nivel estación puede recibir y enviar mensajes MMS y mensajes GOOSE de nivel de proceso.

Protección y control

• Protección de sobrecorriente de fase (50/51P)
• Protección de sobrecorriente por fallo a tierra (50/51G)
• Otro grupo de protección de sobrecorriente por fallo a tierra (A.50/51G)
• Protección de sobrecorriente de secuencia negativa (50/51Q)
• Protección por conductor roto (46BC)
• Protección sensible de fallo a tierra (50/51SEF)
• Protección RMS de sobrecorriente (50/51R)
• Protección de sobretensión de fase (59P)
• Protección de sobretensión residual (59G)
• Protección de sobretensión de secuencia negativa (59Q)
• Protección de sobretensión de secuencia positiva (59Pos)
• Protección de subtensión de fase (27P)
• Protección por sobrefrecuencia (81O)
• Protección por subfrecuencia (81U)
• Protección por tasa de cambio de frecuencia (81R)
• Protección de potencia inversa (32R)
• Lógica de recuperación de carga en frío (CLP)
• Protección por bajo-corriente (37)
• Protección por fallo de interruptor (50BF)
• Protección al cierre sobre falla (SOTF)
• Protección térmica por sobrecarga (49)
• Protección restringida por fallo a tierra (64REF)
• Protección contra arco eléctrico (50L/NL)
• Protección por desequilibrio de corriente (60/50)
• Protección por desequilibrio de tensión (60/59)
• Reenganche automático (79)
• Otro grupo de protección de sobrecorriente de fase (S2.50/51P)
• Protección de distancia (21L)
• Localización de fallas (FL)
• Control de interruptores
• Síntesis de estado de doble punto
• Cambio de modo remoto/local de control
• Lógica de enclavamiento para control
• Control directo
• Chequeo de sincronismo de cierre con selección de tensión
• Contador de maniobras del interruptor

Supervisión y medición

• U, I, P, Q, Cos
• Secuencias positiva, negativa y cero
• Hasta la 15ª armónica
• Medición de energía (energías activa y reactiva para importación y exportación)
• Supervisión de Calidad de Potencia (PQS) con Distorsión Armónica Total (THD), desviación y desequilibrio
• Salidas analógicas DC (4~20mA, 0~10V, 0~5V o 0~20mA)

Medición de sincronofásores (PMU integrado)

• Compatible con IEEE C37.118-2005, IEEE C37.118.1-2011, IEEE C37.118.2-2011 y IEEE C37.118.1a-2014
• Soporta sincronización horaria mediante señal IRIG-B
• Soporta medición P Class o M Class (seleccionable por el usuario)
• Medición de tensión y corriente trifásica y monofásica
• Medición de tensión y corriente de secuencia positiva/negativa/cero
• Cálculo de potencia activa, potencia reactiva, frecuencia del sistema y tasa de cambio de frecuencia (ROCOF)
• Medición de hasta 32 estados binarios (configurable por el usuario)
• Salida de sincronofásor con sello de tiempo; soporte de múltiples protocolos (TCP, TCP-UDP, UDP) y múltiples tasas de datos para hasta 4 clientes (PDC)

Funciones de supervisión

• Supervisión del circuito VT
• Supervisión del circuito CT
• Autodiagnóstico
• Supervisión de la alimentación DC
• Supervisión de la frecuencia del sistema
• Registrador de eventos que incluye 1024 elementos de perturbación, 1024 eventos de cambio de estado, 1024 eventos de supervisión, 256 registros de control y 1024 registros de dispositivo
• Registrador de perturbaciones con 64 registros de perturbación con formas de onda (formato de archivo compatible con COMTRADE)
• Representación de unifilar en la pantalla

Funciones de comunicación y protocolos

• Soporte de varios protocolos:

• Modbus
• DNP3
• IEC 60870-5-103
• IEC 61850 Ed1 & Ed2
• IEC 62439 Parallel Redundancy Protocol (PRP)
• IEC 62439 High-availability Seamless Ring (HSR)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)

Soporte de subestación digital e interfaces de comunicación

• Soporte para subestación digital
• Cantidad de interfaces de comunicación ampliable
• Soporte de servidor MMS IEC 61850
• Soporte de IEC 61850-8-1 GOOSE
• Soporte de IEC 61850-9-2LE SV

Interfaces hardware

• Hasta cuatro puertos Ethernet cobre 10Base-T/100Base-TX
• Hasta cuatro puertos Ethernet ópticos 100Base-FX
• Dos puertos serie RS-485 para comunicación o impresora
• Un puerto serie RS-485/TTL para sincronización de reloj
• Un puerto BNC para sincronización de reloj

Características / Especificaciones técnicas

• Modelo: PCS-9611S
• Aplicación: protección, control y supervisión para alimentadores (líneas aéreas, cables subterráneos, condensadores, transformadores)
• Compatible con IEC 61850 Ediciones 1 & 2; soporta GOOSE y SV
• Red a nivel proceso: P2P, modo red simple y modo red dual
• Nivel estación: capacidad de mensajería MMS
• PMU integrado compatible con múltiples normas IEEE C37.118
• Sincronización temporal: soporte IRIG-B
• Medición PMU seleccionable P o M class
• Medición de armónicos hasta la 15ª
• Medición de energía para importación/exportación (activa y reactiva)
• Supervisión de calidad de energía incluyendo THD, desviación y desequilibrio
• Salidas analógicas DC configurables: 4~20mA, 0~10V, 0~5V o 0~20mA
• Registrador de eventos: 1024 elementos de perturbación, 1024 cambios de estado, 1024 eventos de supervisión, 256 registros de control, 1024 registros de dispositivo
• Registrador de perturbaciones: 64 registros con forma de onda (compatible COMTRADE)
• Soporte de múltiples protocolos de comunicación incluyendo Modbus, DNP3, IEC 60870-5-103 e IEC 61850
• Soporte de redundancia de red: PRP, HSR, RSTP
• Puertos Ethernet: hasta cuatro cobre y hasta cuatro ópticos
• Puertos serie: RS-485 (dos) más RS-485/TTL y BNC para sincronización de reloj
• Ampliamente utilizado en subestaciones convencionales y digitales
