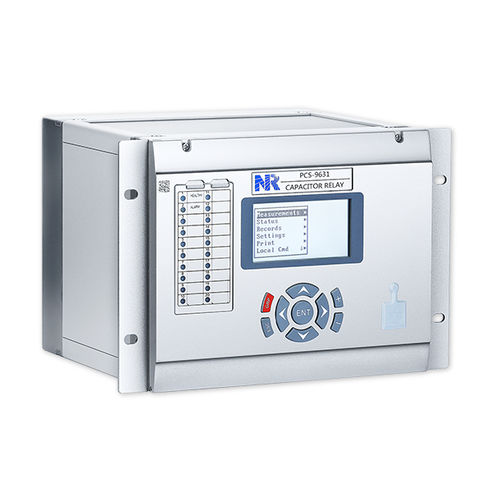

Relé de protección de tensión PCS-9631

de sobretensiónde factor de potenciatérmico

Resumen El PCS-9631 es un relé de protección, control y supervisión diseñado para bancos de condensadores shunt en sistemas con neutro sólido, con impedancia, con bobina de Petersen y sin neutro. Integra una biblioteca completa de funciones de protección, lógica programable, E/S configurables y seguimiento de frecuencia, y soporta IEC 61850, GOOSE y protocolos SCADA habituales para la automatización de subestaciones.

Protección y control

• Protección por sobrecorriente en múltiples etapas (50P/51P) y sobrecorriente RMS (51RMS).
• Sobrecorriente de secuencia cero en seis etapas (50/51G), protección por desequilibrio (60P/G) y secuencia negativa (46).
• Protección por subcorriente (37), sobrecarga térmica (49), fallo de interruptor (50BF) y protección mecánica (MR).
• Protección de subtensión/sobretensión en dos niveles (27/59) y diferencial de tensión fase/neutro (87V/87VN).
• Accionamiento local y remoto de interruptor; lógica programable y E/S configurables; ajuste automático de deriva de tensión/corriente; seguimiento de frecuencia integrado.

Supervisión y medida

• Medición: corriente, tensión, potencia activa/reactiva, factor de potencia, energía, frecuencia y armónicos.
• Supervisión de interruptores, CT y VT; supervisión del circuito de disparo y autodiagnóstico.
• Registrador de fallos y registro de eventos: hasta 1024 entradas SOE (disparos, alarmas, cambios de entrada digital, acciones de operador).
• Oscilografía de alta resolución configurable por el usuario de los últimos cuatro registros (compatible COMTRADE).

Comunicación

• Soporta IEC 61850-8-1 MMS y GOOSE, IEC 61850-9-2 valores muestreados, IEC 60870-5-103 y DNP3.0.
• Puertos flexibles: múltiples Ethernet 10/100Base-TX (RJ45) y 100Base-FX; interfaces serie RS-485 y RS-232; RS-485 dedicado para sincronización horaria; RJ45 frontal para pruebas.
• Sincronización de reloj por pulso, IRIG-B y SNTP.

Documentación Catálogo y ficha técnica disponibles: PCS-9631 Capacitor Relay (PDF).

Especificaciones técnicas

• Aplicación: protección y control de bancos de condensadores shunt (neutro sólido, con impedancia, bobina Petersen, sin neutro).
• Funciones clave: sobrecorriente multi-etapa, secuencia cero, desequilibrio, secuencia negativa, subcorriente, fallo de interruptor, subtensión/sobretensión, protecciones diferenciales, protección térmica y mecánica.
• Control y E/S: control local/remoto de interruptor, lógica programable, entradas/salidas configurables.
• Supervisión: medida de magnitudes eléctricas, supervisión diagnóstica y registro de fallos.
• Comunicaciones: IEC 61850 (MMS, GOOSE, SV), IEC 60870-5-103, DNP3.0; puertos Ethernet y serie.
• Sincronización horaria: pulso, IRIG-B, SNTP.
