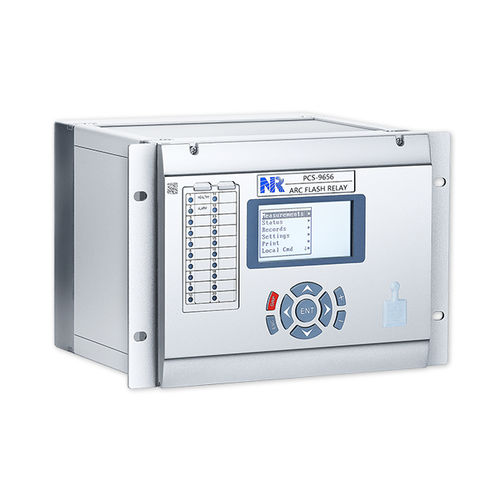

Relé de protección de fase PCS-9656

de corrientede fasesde arco eléctrico

Resumen
El relé de protección contra arco PCS-9656 proporciona protección rápida de barras y cuadros eléctricos en subestaciones, centrales y plantas industriales. Los sensores de arco detectan la luz del arco y transmiten ópticamente la señal al relé para permitir la eliminación fiable de fallos y la protección de personas y activos.

Funcionalidad
El PCS-9656 adquiere las corrientes de línea entrantes y las señales de arco localizadas mediante sensores de arco para discriminar fallos de arco. La unidad integra cálculo de protección, salidas de disparo, registro de eventos e interfaz operador. Se pueden integrar hasta 12 entradas de corriente en una sola unidad. La transmisión óptica entre sensores y relé reduce las interferencias electromagnéticas y mejora la fiabilidad. El equipo puede instalarse en un panel de protección o en el cuadro local.

Protecciones

• Protección contra arco
• Protección por fallo de interruptor hasta 6 interruptores (50BF)

Supervisión

• Supervisión de la intensidad del arco
• Supervisión de fallo de TC (transformador de corriente)
• Supervisión del módulo de transferencia/recepción
• Autodiagnóstico

Medición

• Corrientes de fase: Ia, Ib, Ic
• Corrientes de secuencia: positiva/negativa/cero (I1, I2, I0)
• Ángulos de fase: Ia^Ib, Ib^Ic, Ic^Ia

Registro y registros

• 64 informes de disparo
• 1024 informes de autodiagnóstico
• 1024 informes de registro
• 1024 SOE (secuencia de eventos)
• 64 registros de fallos con oscilogramas (compatible COMTRADE)

Comunicaciones e interfaces

• Hasta 4 puertos Ethernet para automatización (opcional)
• Dos puertos serie RS-485
• Un puerto RJ-45 en la cara para puesta en marcha
• Protocolos: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0

Especificaciones técnicas

• Model: PCS-9656 Arc Flash Relay
• Soporta hasta 12 entradas de corriente integradas en una sola unidad
• Adquiere corrientes de línea y señales de arco localizadas mediante sensores de arco
• Conversión óptico-eléctrica para transmisión sensor→relé que evita interferencias electromagnéticas
• Funciones integradas: cálculo de protección, salidas de disparo, registro de eventos, interfaz operador
• Instalación: panel de protección o cuadro local
• Protección por fallo de interruptor: hasta 6 interruptores (50BF)
• Mediciones: corrientes de fase (Ia, Ib, Ic), corrientes de secuencia (I1, I2, I0), ángulos de fase (Ia^Ib, Ib^Ic, Ic^Ia)
• Almacenamiento: 64 informes de disparo, 1024 informes de autodiagnóstico, 1024 informes de registro, 1024 SOE, 64 registros de fallos compatibles COMTRADE con oscilogramas
• Comunicaciones: hasta 4 puertos Ethernet (opcional), 2 puertos RS-485, 1 puerto RJ-45 para puesta en servicio
• Compatibilidad de protocolos: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0
