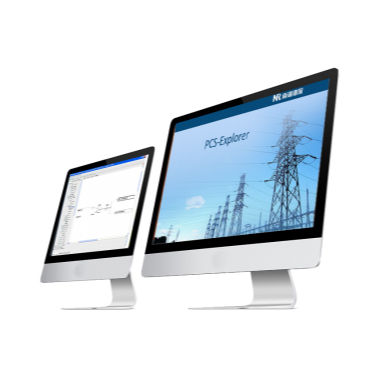

Software de gestión PCS-Explorer

configuraciónde puesta en serviciode red eléctrica

Resumen
PCS-Explorer es un software de puesta en servicio para la configuración y depuración de IED en dispositivos de la serie PCS. Proporciona configuración visual y basada en plantillas de entradas, salidas y parámetros, y admite preparación offline de proyectos y puesta en servicio online.

Funciones

• Gestión centralizada de configuraciones para todos los dispositivos en una subestación
• Creación de dispositivos desde controladores plantilla e importación/actualización de controladores
• Configuración offline de hardware, pantalla LCD y grupos de parámetros
• Configuración visual del dispositivo: activar/desactivar funciones de protección y lógica, asignación de señales
• Depuración online y descarga: compresión de paquetes de controladores y descarga a dispositivos
• Gestión de usuarios multiusuario y configuración HMI por niveles de usuario
• Interfaz en ruso disponible

Depuración en línea
Permite inspección en línea y depuración interactiva de dispositivos conectados para verificar la operación tras la descarga.

• IEC103Tool: monitor de comunicación basado en IEC 60870-5-103 para ver el estado en tiempo real del dispositivo
• Depuración visible: modos de edición y en línea con doble clic en la línea de conexión para subir y mostrar valores operativos; compatibilidad con depuración por lotes
• Diagnóstico de dispositivo: envío de comandos de diagnóstico y recepción de informes de estado
• Depuración de LCD virtual en línea: LCD virtual replica las operaciones del panel para explorar, buscar y configurar valores analógicos/estadísticos, informes y LED

Capacidades de IEC103Tool

• Ver información del dispositivo en tiempo real: información básica, valores muestreados, estados, informes y configuraciones
• Guardar información del dispositivo, estado o mediciones localmente
• Mostrar, actualizar, exportar y eliminar informes de dispositivo
• Abrir automáticamente el software de análisis de formas de onda y cargar archivos de forma de onda
• Modificar, descargar, imprimir, exportar e importar configuraciones
• Contraseña para descarga de configuraciones de gestión y funciones de control remoto
• Prueba de salida binaria, reinicio de señales y sincronización de tiempo

Configuración de ajustes offline
Gestión completa offline de grupos de ajustes y archivos para preparación y verificación del proyecto.

• Selección de grupo de ajustes activo: Global + Group1–Group30 (un grupo activo en tiempo de ejecución)
• Configuración de ajustes: parámetros globales (sistema, enlaces lógicos, comunicación) y ajustes de grupo (protección)
• Operaciones de archivos de ajustes: imprimir/preview, importar/exportar
• Descarga de ajustes: descarga directa al dispositivo; la descarga exitosa provoca reinicio del dispositivo para validar ajustes
• Subida de ajustes: recuperar ajustes desde el dispositivo y comparar/aplicar al proyecto

Configuración del dispositivo
Herramientas para gestionar metadatos del dispositivo, módulos hardware, LCD y propiedades de protocolos.

• Edición de información del dispositivo: nombre del proyecto, versión del archivo de usuario, hora de modificación
• Configuración de hardware: números de ranura, nombres de módulo, tipos y descripciones
• Market Ordering Table (MOT): seleccionar idioma, protocolo, versión SW/HW; exportable a Excel
• Configuración de funciones y grupos de funciones: activar/desactivar funciones y asignaciones de grupo
• Agrupación de señales: renombrar señales de usuario y editar grupos definidos por el usuario
• Configuración LCD: soporta 320×240 y 240×128, importar y editar gráficos LCD, configurar siete teclas de acceso directo
• Configuración IEC61850: editar propiedades IED, AccessPoint y LDevice para mapeo IEC61850
• Importación/actualización de drivers: importar archivos de driver desde otras fuentes o dispositivos en funcionamiento (offline/online) sin perder la configuración actual

Otros protocolos y utilidades
Soporte adicional de protocolos y utilidades para integrar con herramientas de prueba y sistemas SCADA.

• Configuración DNP3: mapear puntos de comunicación DNP e importar/exportar si el dispositivo soporta DNP 3.0
• Exportación RIO: exportar RIO (Relay Interchange Omicron) desde configuración offline o dispositivo para el probador OMICRON (soportado para protección de distancia PCS-902 y PCS-931)
• Exportación de información de comunicación: señales de dataset IEC61850, señales de control remoto y mapas DNP
• Operaciones por lotes y flujos de trabajo multiusuario

Especificaciones técnicas

• Protocolos soportados: IEC 60870-5-103 (IEC103Tool), IEC 61850, DNP 3.0 (donde esté soportado)
• LCD virtual replica las operaciones del panel convencional para dispositivos sin LCD
• Resoluciones LCD preestablecidas: 320×240 y 240×128
• Grupos de ajustes activos: Global + Group1–Group30 (un grupo activo a la vez)
• Depuración online por lotes: hasta 20 señales simultáneamente en una ventana
• Exportación RIO para funciones específicas (protección de distancia PCS-902, PCS-931)
• Exportación MOT a Excel y compresión/descarga de paquetes de drivers a dispositivos PCS
• Soporte de autoridad multiusuario y configuración HMI por niveles
• Interfaz en ruso disponible
