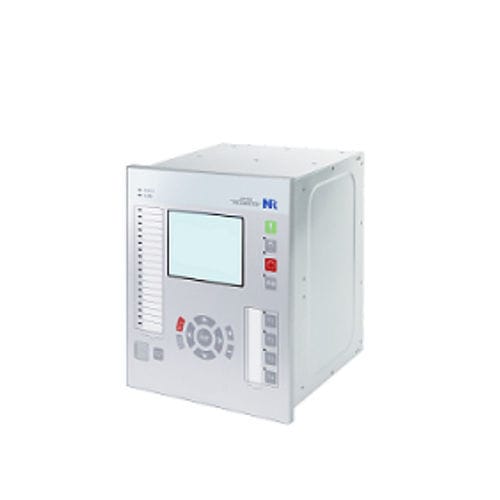

Relé de protección de distancia PCS-902S

de frecuencia

Resumen del producto
El PCS-902S es un relé de distancia de línea que integra funciones de protección primaria y respaldo, así como funciones de control, para líneas aéreas, cables y líneas de transmisión híbridas en varios niveles de tensión. Diseñado para aplicaciones de transporte energético e industriales, ofrece esquemas de protección configurables, medida sincronizada y amplia conectividad para la automatización de subestaciones.

Protección y control

• Protección de distancia DPFC de alta velocidad (21D)
• Protección de distancia en seis zonas fase-fase y seis zonas fase-tierra (21L)
• Protección de distancia piloto y protección direccional de falta a tierra piloto (85)
• Lógica de bloqueo/liberación por oscilación de potencia (PSBR)
• Protecciones de sobrecorriente fase y tierra en múltiples etapas (67P/67G, 50/51)
• Protección por sobrecorriente de secuencia negativa (67Q)
• Switch-on-to-fault (SOTF) y comprobación de sincronismo (25)
• Reenganche automático (79), fallo de interruptor (50BF) y protección fuera de paso (78)
• Protecciones térmicas, subtensión/sobretensión, frecuencia y ROCOF
• Diferencial de ramal (87STB), conductor roto (46BC) y discrepancia de polos (62PD)
• Funciones completas de control de interruptores y selección de tensión

Medición sincronizada

• Sincronización GPS/IRIG‑B y soporte PPS
• Fasores sincronizados: Ua, Ub, Uc, U1, U2, U0, Ia, Ib, Ic, I1, I2, I0
• Mediciones analógicas: P, Q, frecuencia y ROCOF (df/dt)
• Medición conforme a IEEE C37.118 (clase P o M seleccionable)
• Transmisión de fasores a hasta 4 clientes PDC mediante TCP/UDP según IEEE C37.118
• Informe de estados binarios configurable (hasta 32 puntos)

Medición

• Muestreo de corriente y tensión a 2,4 kHz y 9,6 kHz
• Medición de energía (activa/reactiva, importación/exportación)
• Potencia aparente, activa y reactiva, factor de potencia y frecuencia
• Calibración de canales de corriente, tensión y potencia

Registro

• Registrador de eventos: 1024 registros de perturbación, 1024 eventos binarios, 1024 eventos de supervisión, 256 registros de control, 1024 registros del equipo
• Almacenamiento de formas de onda: 64 registros de perturbación y 64 registros de alta frecuencia compatibles COMTRADE

Supervisión

• Supervisión de circuitos VT y CT
• Supervisión de bobinas de disparo/cierre e interruptores (tiempo de recorrido, corriente interrumpida, contadores de disparo, vida útil restante)
• Monitoreo del canal piloto y alimentación DC
• Autodiagnóstico y estadísticas de estado de canales

Interfaz de comunicación

• 2 o 4 puertos Ethernet 100Base-TX de cobre y 2 o 4 puertos ópticos 100Base-FX
• Puerto óptico 1000Base-SX ampliable para PRP/HSR
• Puertos serie RS-485, puertos RJ45 de depuración delantero y trasero
• Puertos BNC, RS-485 o TTL para sincronización de reloj

Esquema de canal piloto

• Canales piloto opcionales mono o dual por fibra óptica
• Compatibilidad con G.703 y C37.94

Protocolos de comunicación

• IEC 61850 (ed.1 y ed.2), IEC 60870-5-103
• DNP3.0, Modbus
• IEC 62439 PRP y HSR, IEEE 802.1w RSTP

Aplicación digital (IEC 61850 / nivel estación y proceso)

• Servidor MMS IEC 61850, GOOSE e IEC 61850-9-2LE SV
• Múltiples puertos 100Base-TX/FX y puertos 100Base-FX / 1000Base-SX ampliables para niveles estación/proceso

Sincronización de reloj

• IRIG-B vía RS-485/TTL o BNC, PPS vía serie/BNC/entrada binaria
• IEEE 1588 (PTP) sobre Ethernet y SNTP (unicast y broadcast)
• Mensajes de reloj vía IEC 60870-5-103, Modbus y DNP3.0

Ciberseguridad

• Cumplimiento con NERC CIP, IEC 62351, IEC 62443 y IEEE 1686

Especificaciones técnicas

• Modelo: PCS-902S
• Fabricante / Marca: NR Electric Co., Ltd.
• Función principal: relé de distancia de línea que integra protección primaria y de respaldo para líneas aéreas, cables y líneas híbridas
• Protecciones: distancia, esquemas piloto, subtensión/sobretensión, subfrecuencia/sobrefrecuencia, ROCOF, sobrecorriente, fallo a tierra, fallo de interruptor, reenganche automático, fuera de paso, etc.
• Sincronización de fasores: GPS/IRIG-B, selección clase P/M, cumplimiento IEEE C37.118, salidas de fasores/analógicas a hasta 4 clientes PDC
• Tasas de muestreo: 2,4 kHz y 9,6 kHz
• Almacenamiento de eventos/ondas: ver Registro
• Comunicaciones: 100Base-TX/FX, 1000Base-SX ampliable, RS-485, RJ45, puertos BNC/TTL
• Protocolos y estándares: IEC 61850, IEC 60870-5-103, DNP3.0, Modbus, PRP, HSR, RSTP; estándares de ciberseguridad indicados arriba
