Transformador de potencia PCS-9250

de corrientede subestaciónde tensión capacitivo

Descripción general
Para responder al aumento de la capacidad de transmisión y a las mayores tensiones del sistema, el TC/TV electrónico PCS-9250 AC incorpora tecnologías avanzadas de medida de corriente y tensión adecuadas para aplicaciones de medida y protección. Los ECT/EVT evitan la saturación magnética y la resonancia ferromagnética, ofrecen amplio rango dinámico, banda de frecuencia extendida y diseño compacto. Diseñados para GIS y AIS, han sido probados en laboratorio e instalados en subestaciones a nivel mundial.

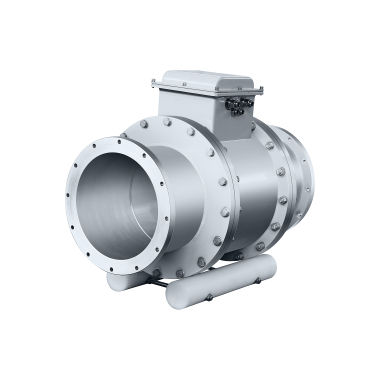

TC/TV electrónico en aplicación GIS
El PCS-9250 AC para GIS es aplicable a equipos con aislamiento gaseoso de 110 kV (220 kV, 330 kV o 500 kV) para la medida de corriente y tensión primaria. Las señales de salida se envían a dispositivos de medida digitalizados, unidades de control de bayas y relés de protección. Pueden instalarse en interior o exterior.

• Cuerpo principal: Incluye tanque del transformador, brida adaptadora, espaciador de aislamiento, conductor primario y sensores integrados de corriente y tensión. El espacio entre el conductor primario y el tanque se rellena con gas aislante SF6.
• Sensor primario: Compuesto por dos sensores redundantes; cada sensor incluye un TC de baja potencia (LPCT), una bobina de núcleo de aire y un divisor capacitivo coaxial.
• Módulo remoto: Dos módulos remotos redundantes reciben y procesan las salidas de los LPCT, las bobinas de núcleo de aire y el divisor capacitivo. Las señales procesadas se transmiten a unidades de fusión mediante fibra óptica. Los sensores primarios y los módulos remotos se instalan en el lado de alta tensión en configuración duplicada.

TC/TV electrónico en aplicación AIS
Para subestaciones AIS (110 kV, 220 kV, 330 kV o 500 kV), el PCS-9250 AC mide corriente y tensión primaria y entrega salidas a dispositivos de medida digitales, unidades de control de bayas y relés de protección. Soporta instalación interior y exterior.

• TC electrónico en AIS: Incluye sensor primario (un LPCT, dos bobinas de núcleo de aire y una bobina de adquisición de corriente HV en el lado HV), módulos electrónicos remotos duales (lado HV) que producen salidas ópticas digitales, aislador óptico y unidad de fusión.
• TV electrónico en AIS: Incluye divisor capacitivo (convierte HV a LV y puede servir como canal de comunicación), módulos electrónicos remotos duales (lado LV) que producen salidas ópticas digitales en serie, y una unidad de fusión ubicada en la sala de control para proporcionar señales de tensión trifásicas a los dispositivos de protección y control mediante IEC60044-8 o IEC61850-9-1/2.
• Grupos TC/TV electrónicos en AIS: Soluciones integradas que combinan ECT y EVT: sensores de corriente primaria (un LPCT, dos bobinas de núcleo de aire y una bobina extraíble HV), módulos remotos duales, divisor capacitivo y unidad de fusión.

TC/TV electrónico media y baja tensión
Las variantes media/baja tensión están diseñadas para cuadros 10 kV–35 kV o instalación exterior para medir corriente y tensión primaria. Las salidas se entregan a dispositivos de medida digitales, unidades de control de bayas y relés de protección. Componentes típicos incluyen LPCT, módulos de transporte y unidades de adquisición remotas.

Características / especificaciones técnicas

• Sin saturación magnética
• Sin resonancia ferromagnética
• Amplio rango dinámico de medida
• Ancha banda de frecuencia
• Estructura compacta
• Adecuado para aplicaciones GIS y AIS; tensiones de sistema típicas: 110 kV, 220 kV, 330 kV, 500 kV
• Aplicaciones media/baja tensión: cuadros 10 kV–35 kV
• Salidas típicas: dispositivos de medida digitalizados, unidades de control de bayas y relés de protección
• Salidas de unidad de fusión compatibles con IEC60044-8 e IEC61850-9-1/2
• Sensores primarios y módulos remotos redundantes para alta disponibilidad
