Rodamiento de rodillos cónicos No.2610

axialde acero inoxidablede reductor

Resumen
Un fabricante europeo líder de turbinas eólicas utilizará rodamientos de rodillos cónicos NSK de alta capacidad de carga en las cajas de cambios de sus turbinas offshore de la clase 15 MW. La producción en serie y la entrega de los rodamientos de nuevo desarrollo comenzarán en breve.

Ventajas clave

• Aumento de aproximadamente el 25 % de la capacidad de carga frente al producto convencional mediante la optimización de la forma de coronado de los rodillos (una ligera curvatura que evita la concentración de tensiones en los extremos de los rodillos).
• Vida útil más del doble que la del producto convencional.
• Peso reducido que permite reducir los costes de construcción y mantenimiento de grandes turbinas eólicas; reducción de peso de más del 30 % en las mismas condiciones de uso frente a los rodamientos convencionales.
• Evita la necesidad de sobredimensionar los rodamientos en muchas aplicaciones de alta carga gracias a una presión de contacto más uniforme.
• Diseñados y especificados para cajas de cambios de turbinas eólicas offshore de la clase 15 MW; producción en serie inminente.

Detalles técnicos

• Forma de coronado de los rodillos optimizada para evitar la concentración de tensiones en los extremos de los rodillos y para igualar la presión de la superficie de contacto entre los rodillos y las pistas interior y exterior.
• NSK empleó su experiencia en simulación numérica para definir la forma de coronado y igualar la presión de contacto, evitando una presión superficial excesiva en los extremos de los rodillos incluso bajo cargas elevadas.
• Nueva técnica de proceso de alta productividad desarrollada para fabricar la compleja forma de coronado.
• Resultados: ~25 % más de capacidad de carga, >2x vida útil, >30 % de reducción de peso en condiciones comparables.

Leyendas de las imágenes

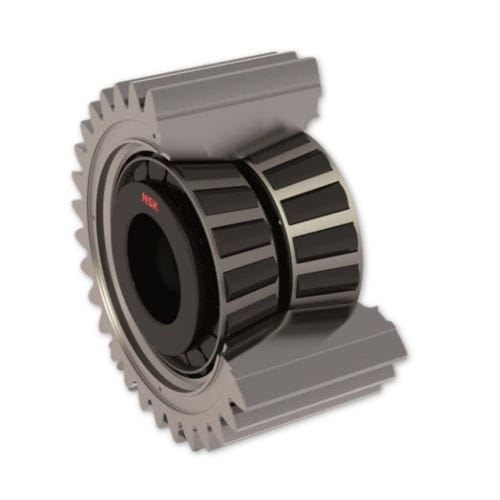

• 1) La caja de cambios de una turbina eólica y el rodamiento cónico de alta carga NSK (recorte)
• 2) Forma de coronado optimizada por NSK
• 3) Los rodamientos NSK ofrecen presión de contacto uniforme en los extremos de los rodillos (abajo, inferior)

Especificaciones técnicas

• Aplicación: Cajas de cambios para turbinas eólicas offshore de la clase 15 MW
• Capacidad de carga: ≈25 % de aumento frente al producto convencional
• Vida útil: Más del doble frente al producto convencional
• Peso: >30 % de reducción en las mismas condiciones de uso respecto a los rodamientos convencionales
• Característica de diseño: Forma de coronado de los rodillos optimizada (ligera curvatura) para evitar la concentración de tensiones en los extremos y para igualar la presión de contacto
• Ingeniería: Simulación numérica utilizada para definir la forma y equalizar la presión de contacto entre rodillos y pistas
• Fabricación: Nueva técnica de proceso de alta productividad para el coronado de los rodillos
• Estado de producción: Producción en serie y entrega previstas a comenzar en breve
