Transportador con cadena

aéreoinclinadopara piezas

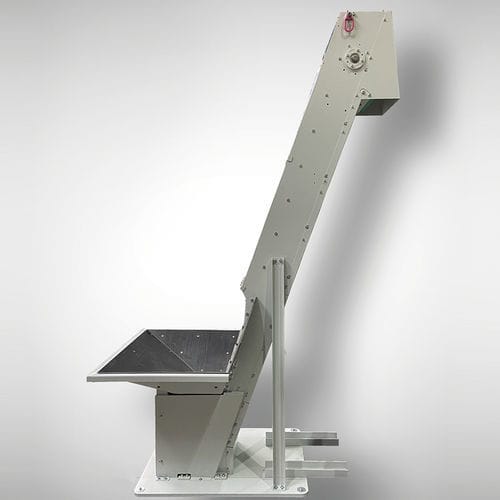

Los transportadores inclinados de NSM están disponibles en dos diseños: Como dispositivo aéreo con cadena de eslabones y como transportador de cadena de placas con descarga inclinada y lateral. La cadena de eslabones del dispositivo aéreo está equipada con tiras de empuje endurecidas que descargan las piezas almacenadas en la tolva del transportador y las transfieren a la instalación de clasificación posterior. Dentro de la zona de la línea oscilante lineal, las piezas se alimentan a través de deflectores de clasificación. Las capas dobles e incorrectas se invierten en la tolva de alimentación. Las capas correctas se encuentran en el estancamiento de piezas en bruto en reposo o sin estancamiento, individualizadas en un compartimento de separación para la manipulación de la retirada. Durante la alimentación con descarga lateral, la clasificación de las piezas de trabajo se produce dentro de la vía de descarga, en parte mediante una corredera de clasificación con un molde integrado. Dado que las piezas de trabajo deben deslizarse/rodar sobre la vía de descarga a través de los empujadores montados de forma inclinada sobre la cadena de placas, el transportador con descarga lateral es especialmente adecuado para piezas de trabajo en forma de disco y anillo, pero también para clavijas cilíndricas o cuadradas cortas. Ambos tipos de transportadores están disponibles en varios diseños estándar. Son adecuados para alimentar piezas metálicas y no metálicas con un peso máximo de hasta 8 kg.
