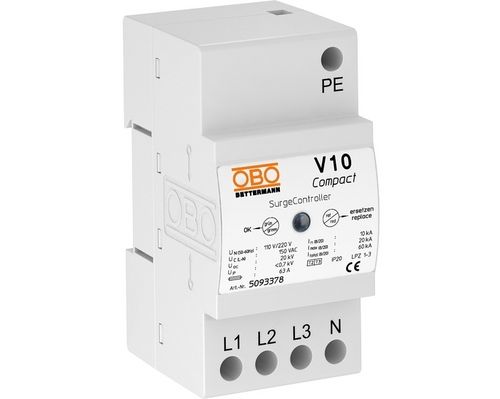

Protector de sobretensión de tipo 2 V10 Compact

de tipo 3clase IIclase III

Descripción del producto
El V10 Compact es un dispositivo protector contra sobretensiones compacto para montaje en riel DIN de 35 mm. Diseñado para sub-distribuidores y protección de equipos, ofrece protección combinada Tipo 2+3 con respuesta rápida y resistencia a corrientes de rayo ensayadas. Apto para sistemas TN y TT, incorpora indicador visual de estado y embalaje ecológico.

Características clave

• Protección contra sobretensiones en sub-distribuidores según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de arresto hasta 20 kA (8/20) en total
• Sistemas varistor de alto rendimiento
• Dispositivo de separación térmica y dinámica integrado con visualización de funcionamiento
• Aplicación: sub/distribuidores de planta y protección de equipos
• Probado para corriente de rayo
• Garantía de 5 años
• Declaración de conformidad CE y conformidad Eurasiana (EAC)
• Transición de LPZ 1 a LPZ 3
• Protección según DIN EN 61643-11 / IEC 61643-11 (Tipo 2+3)
• Embalaje sin plástico; fabricado íntegramente con cartón reciclado
• Huella de CO2 (PCF) disponible

Especificaciones técnicas

• Número de polos: 2
• Forma de red: Todas (TN, TN-C-S, TN-S, TT)
• Señalización en el equipo: Visual
• Grado de protección: IP20
• Corriente nominal de descarga (8/20 µs) [L-N]: 10 kA
• Corriente nominal de descarga (8/20 µs) [N-PE]: 10 kA
• Versión para atmósferas explosivas: no
• Clase de ensayo, tipo 1: no
• Señalización remota: no
• Clase de ensayo, tipo 2: sí
• Clase de ensayo, tipo 3: sí
• Tensión nominal AC (50/60 Hz): 230 V
• Tensión continua máxima AC: 255 V
• Fusible de respaldo integrado: no
• Versión de polos: 1+N/PE
• Tipo de instalación: Carril DIN 35 mm
• Apto para uso exterior: no
• Protección máxima en el lado de la red: 63 A gG
• Conforme a ROHS: sí
• Temperatura de funcionamiento, min.: -40 °C
• Temperatura de funcionamiento, máx.: 70 °C
• Rango de temperatura permitido, min.: -40 °C
• Rango de temperatura permitido, máx.: 70 °C
• Par de apriete: 2 Nm
• SPD según IEC 61643-11: Clase II+III
• SPD según EN 61643-11: Tipo 2+3
• Zona de protección contra rayos (LPZ): 1→3
• Corriente máxima de descarga (8/20 μs): 20 kA
• Corriente de impulso del protector (8/20 µs) [total]: 20 kA
• Capacidad de extinción de corriente de seguimiento (eff) [N-PE]: 0,1 kA
• Tiempo de respuesta: <25 ns
• Fusible máximo de respaldo: 63 A
• Protección máxima en el lado de la red (repetición): 63 A gG
• Dimensión (según listado): 255V
• Humedad, min.: 5 %
• Humedad, máx.: 95 %
• Sección de conductor, flexible (multiconductor fino), min.: 2,5 mm²
• Sección de conductor, flexible (multiconductor fino), máx.: 10 mm²
• Sección de conductor, flexible, min. (AWG): 13 AWG
• Sección de conductor, flexible, máx. (AWG): 8 AWG
• Sección de conductor, rígido (monohilo/multihilo), min.: 2,5 mm²
• Sección de conductor, rígido (monohilo/multihilo), máx.: 10 mm²
• Sección de conductor, rígido, min. (AWG): 13 AWG
• Sección de conductor, rígido, máx. (AWG): 8 AWG
