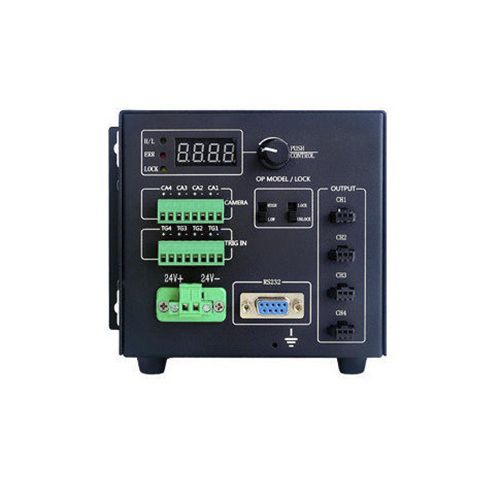

Controlador de alumbrado LED HDT24-70W-4DT-V2

4 canalesintensidad luminosa regulablepara visión artificial

La serie de controladores digitales de fuente de luz ofrece 256 niveles de control de brillo, pantalla digital, alta potencia de cuatro vías, con estroboscópico y continuo (brillo largo) dos modos de accionamiento de la fuente de luz, una variedad de ajustes de función, y fácil operación. Hay tres modelos para elegir: HDT24-70W-4DT, HDT24-150W-4DT y HDT48-150W-4DT, para satisfacer las distintas necesidades de los clientes.Características:Pomo/modo de comunicación serie para controlar el brilloEl puerto serie proporciona 256 niveles de ajuste de brillo (0-255)El disparador externo adopta un diseño de aislamiento optoacoplador para mayor precisiónGuarda de apagado, protección contra sobrecarga/cortocircuitoFunciones del panel:Interruptor de alimentación: Toma de tres cabezales para entrada de CA (AC100-240V 50/60Hz). Conmutación entre ON (1) y OFF (0).Interfaz RS232: Se conecta al ordenador central para controlar el brillo y el disparo suave mediante Advanced Vision Builder (AVB). Protocolo: RS232, velocidad en baudios: 115200. Canales: I96, I97, I98, I99 (1-4 canales). Valores de luminosidad: 1-256.Puerto de entrada de disparo: Cuatro entradas de disparo (TG1-TG4), cada una con terminales + y -. Soporta selección de señal de flanco ascendente/descendente.Salida de disparo: Salida de impulsos de 12 V a la entrada de disparo de la CÁMARA, capacidad de accionamiento >100 mA: Display de cuatro dígitos y siete segmentos que muestra el número de canal y la luminosidad (0-255).Indicador de estado: H/L (flanco de subida/bajada), ERR (error del sistema), LOCK (indicación de bloqueo del ajuste).Mando con función de llave: Pulse para cambiar de canal, gire para ajustar el brillo.Conmutador Bloquear/Desbloquear: LOCK desactiva el ajuste de brillo y entra en modo de disparo; UNLOCK permite ajustar el brillo. Guarda los ajustes cambiando de DESBLOQUEADO a BLOQUEADO tras una pulsación larga del mando.Selección del pulso de entrada del disparador: Cambia entre HIGH (flanco ascendente) y LOW (flanco descendente): CH1-CH4 corresponden a los números de serie de entrada/salida de disparo: El controlador enciende la fuente de luz continuamente después de un disparo válido hasta que se detecta un disparo inverso: El controlador ilumina la fuente durante 1,2 ms después de un disparo válido y envía el disparo a la cámara: Cambie de modo pulsando la tecla PUSH y cambiando el interruptor de bloqueo.Métodos de control:A través de las herramientas de control de la fuente de luz OdinVision (puerto serie, software AVB): Seleccione el puerto, ajuste la velocidad en baudios a 115200, controle el estado de pulso/continuo, ajuste el brillo por canal.Estado de pulso: Utilizado para el disparo de cámara de alta precisión, precisión de microsegundos.Estado continuo: Control tradicional, abrir/cerrar la fuente de luz según sea necesario.Control directo de la máquina: Utilice el botón giratorio para seleccionar el canal y ajustar el brillo.Tabla de especificaciones del modelo:ModeloHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2Manuales de usuarioModo de funcionamientoTensión constante (continua/estroboscópica)DescargaModo de atenuaciónControl PWM de 256 nivelesMando giratorio/RS232Frecuencia PWM120KHz PWMTensión de entrada24VCanales4Tensión de salida24VCorriente de salida máxima3A6.3A12,5AMPotencia de salida máxima72W150W300WTensión de disparo externoDC5V～24V (~5,6mA)Retardo de disparo<30μs (dependiente de la carga)Temp./Humedad de funcionamiento0-40°C, 20-85% HR (sin condensación)Temp./Humedad de almacenamiento-20-60°C, 20-85% HR (sin condensación)Método de refrigeraciónEnfriamiento naturalTamaño de la forma:Especificaciones técnicas:Control de brillo: 256 niveles (0-255)Interfaz de control: Mando giratorio, RS232 (velocidad de transmisión 115200)Canales: 4Voltaje de entrada: 24VOVoltaje de salida: 24Vcorriente de salida máxima: 3A / 6,3A / 12,5A (según modelo)Potencia de salida máxima: 72W / 150W / 300W (según modelo)Frecuencia PWM: 120KHzVoltaje de disparo externo: DC5V-24V (~5,6mA)Retardo de disparo: <30μs (depende de la carga)Temperatura/humedad de funcionamiento: 0-40°C, 20-85% HR (sin condensación)Temperatura/humedad de almacenamiento: -20-60°C, 20-85% HR (sin condensación)Refrigeración: Refrigeración natural
