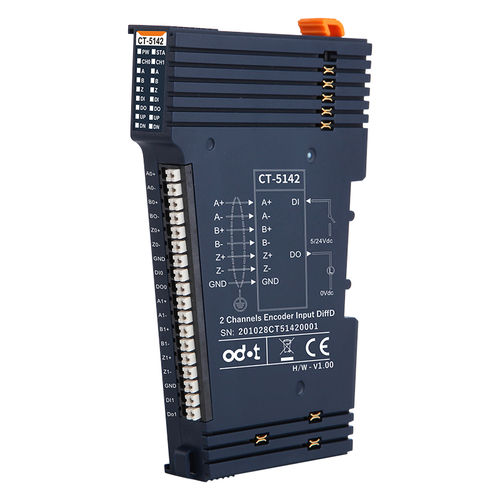

Módulo E/S analógico CT-5142

Modbus TCPModbus RTUEtherNet/IP

◆ el módulo admite dos canales de entrada de codificador. ◆ cada canal de encoder admite entrada de encoder incremental A/B o encoder pulso-direccional. ◆ cada canal de codificador admite entrada de señal diferencial A/B ortogonal, rango de salida de tensión 0-5V. ◆ el modo de codificador incremental soporta x1/ x2 / x4 modo de multiplicación de frecuencia. ◆ el pulso - el modo de la dirección apoya la señal no direccional, entrada del pulso solamente. ◆ cada canal de codificador soporta 1 señal de entrada digital con una tensión de entrada de 5Vdc o 24Vdc. ◆ cada canal de codificador soporta 1 señal de salida digital con una tensión de salida de 5Vdc. ◆ el bus interno del módulo y la entrada de campo adoptan aislamiento magnético. ◆ el módulo lleva 16 indicadores LED. ◆ la frecuencia máxima de entrada del codificador soportada por el módulo es de 10MHz. ◆ el módulo soporta la función de medición, podría detectar la velocidad de carga o la frecuencia de la señal de entrada. Funcionamiento Temperatura: -40~85℃ Operacional Humedad: - 5%~95% RH(Sin Condensación) Clase de protección: - IP20 Número de canales: - Codificador de 2 canales Indicador LED: - Indicador LED de entrada de 16 canales Tipo de señal del codificador: - Entrada diferencial, rango de salida de tensión de 0-5V Tiempo de filtrado del codificador: Por defecto 0.5us Frecuencia de recuento del codificador: 10,0kΩ Retardo de entrada DI: - OFF a ON: Máx.3ms ON a OFF: Máx.2ms Voltaje de salida DO: 5V，rango ±10% Corriente de salida DO: Máx. 500 mA Corriente de salida DO: Máx.5uA
