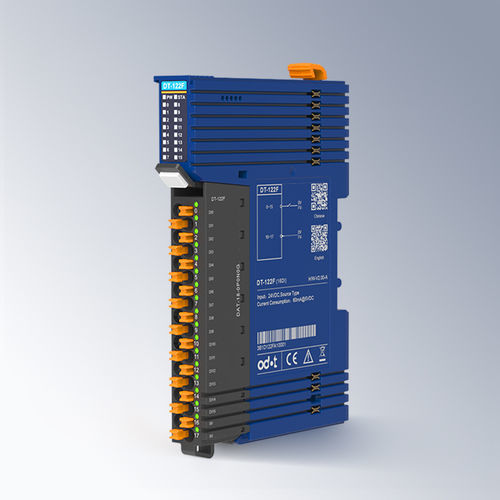

Módulo de entrada digital DT-122F

16 canales16 entradas digitalesde corriente

Módulo de entrada digital de 16 canales 24VDC/NPN/nivel bajo válido Características del módulo - El módulo admite 16 canales de entrada digital, admite entrada de nivel bajo y puede conectarse al sensor NPN. - El módulo puede recoger la señal de salida digital del equipo de campo (contacto seco o salida activa). - El módulo puede conectarse a un sensor digital de 2 o 3 hilos. - El módulo admite la función de retención de la señal de entrada, el tiempo de retención se puede ajustar. - El módulo cuenta con un indicador LED de 16 canales de entrada digital. - Bus de fondo de cesta redundante de alta velocidad con bloques de terminales enchufables. Parámetros técnicos Parámetros generales - Consumo de corriente: 60mA@5VDC - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diámetro de cableado: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: 16 canales de entrada - Indicador: 16 indicadores de canal - Características de entrada: IEC 61131, Tipo 3 - Señal “0”: -5~30VDC (potencial de referencia FV+) - Señal “1”: -30~-11VDC (potencial de referencia FV+) - Voltaje mínimo: -30VDC - Voltaje máximo: 30VDC - Retardo de entrada: OFF a ON: Max.500μs, ON a OFF: Max.500μs Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35℃~60℃ - Temperatura de funcionamiento en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%RH (sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A)
