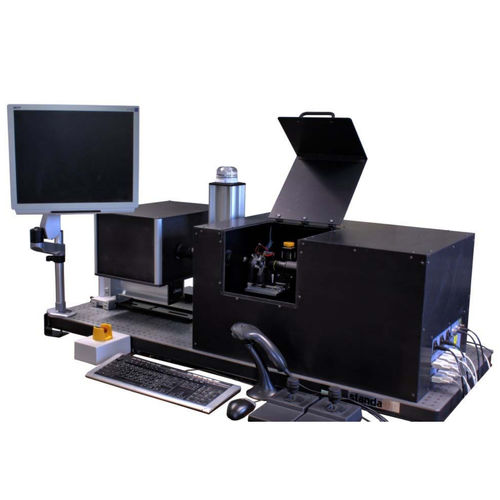

Aparato de pruebas electro-óptico MTF MASTER IIT

El AMO IIT de MTF fue diseñado especialmente para clasificar la calidad de la proyección de imagen de los tubos de reforzador de imagen por los criterios objetivos del MTF (función de transferencia de modulación). El AMO IIT de MTF fue diseñado especialmente para clasificar la calidad de los tubos de reforzador de imagen por los criterios objetivos del MTF (función de transferencia de modulación). Un objeto (cruz del pelo) se proyecta con la resolución y la intensidad de luz definidas en el fotocátodo del IIT. La imagen de este objeto en la pantalla de IIT es evaluada por la ayuda de un sistema de alta resolución del tratamiento de la imagen y de un software que acuerda. El AMO IIT de MTF realiza automático, medida controlada del software de MTF en diversas posiciones respecto a la pantalla de IIT, usando 6 hachas motorizadas. Las 6 hachas motorizadas tienen una resolución del 1µm. En el modo del ajuste, son controladas por la palanca de mando. En el modo de medición, son automáticas movido y software controladas. El MTF-MASTER IIT consiste en 4 componentes principales: • Unidad de iluminación con intensidad de luz controlada continuamente ajustable y software • generador del objeto con el retículo y la óptica de alta resolución de la proyección • Unidad del IIT-montaje (3 hachas controladas motorizadas del software) con la fuente de corriente continua ajustable (bajo y de alto voltaje) • Analizando la unidad (microscopio de medición con objetivo de LWD, 3 hachas controladas motorizadas del software) MTF-exactitud: ±0.04 Repetibilidad de MTF: ±0.02 Dirección de medición: Horizontal/vertical Principio de medición: Evaluación de imagen de un borde o de una línea /sagittal tangencial Gama de frecuencia: 0 ..... 200 lp/mm
