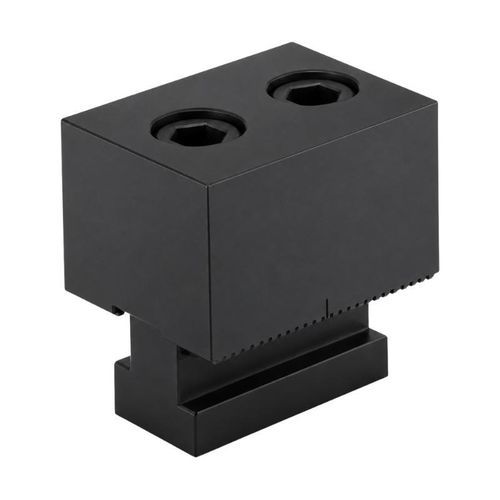

Sistema de parada de acero RHS-S2

rectangular

Descripción
RHS-S2 incorpora dos mandíbulas lisas nitruradas. Tiene un perfil más alto que el RHS-S1 y por ello es adecuado cuando:

• se utilizan mordazas de doble cuña de la serie F

o:

• la pieza se carga en un bloque de utillaje y se requiere soporte adicional durante el apriete

Es la opción óptima para una segunda sujeción para evitar marcas, incluso cuando las mordazas OK-VISE se aplican con toda la fuerza. Su coeficiente de fricción lo hace adecuado para desbaste y otros tipos de mecanizado con altas fuerzas de sujeción. La precisión desde cada dentado hasta la superficie de la mordaza es ± 0,01 mm.

Detalles
Tipo: RHS-S2
Peso aprox. (g): 2 420
Dimensiones: dibujo PDF disponible
STEP (3D): archivo STEP CAD disponible

Especificaciones técnicas

• Dos mordazas lisas nitruradas
• Perfil más alto en comparación con RHS-S1
• Diseñado para uso con mordazas de doble cuña serie F
• Puede usarse cuando la pieza está cargada en un bloque de utillaje para soporte adicional durante el apriete
• Óptimo para la segunda sujeción para evitar marcas bajo fuerza de apriete completa
• Coeficiente de fricción adecuado para desbaste y mecanizados de alta fuerza
• Precisión desde el dentado hasta la superficie de la mordaza: ± 0,01 mm
• Peso aproximado: 2 420 g
• Dibujo PDF y archivo STEP CAD disponibles
