Caja de mesa Communitec

rectangularde plásticopara la electrónica

Descripción

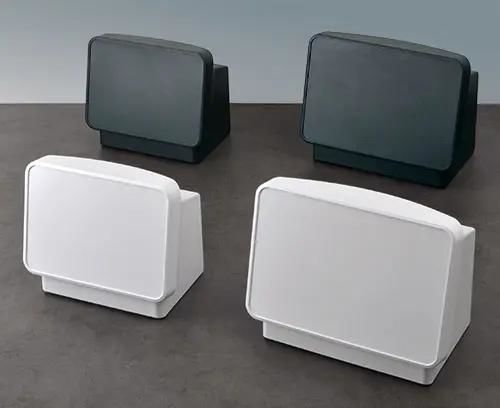

La serie de cajas de sobremesa Communitec es un chasis modular de gran formato en 4 partes, diseñado para alojar conjuntos electrónicos voluminosos con montaje simplificado. El panel frontal incluye un área rebajada compatible con pantallas de 11,5"–14" (29–35 cm) o teclados de membrana. Un asa empotrada detrás del panel facilita el transporte seguro y la colocación flexible.

Características principales

• Kit modular en 4 partes: carcasa base, panel frontal, tapa del hueco del asa y placa inferior
• Dos tamaños principales (S y M) y diversas combinaciones de color
• Área frontal rebajada que protege pantallas de gran formato y teclados de membrana (11,5"–14")
• Superficie frontal plana para elementos de control y conectores
• Grandes áreas laterales para conectores y ranuras de ventilación opcionales para mayor disipación térmica
• Área trasera rebajada para proteger enchufes, conectores y cables; hueco para etiqueta del producto
• Pilares de fijación para montaje de PCB y componentes en carcasa, panel frontal y placa inferior
• Placa inferior preensamblable fuera de la carcasa para facilitar la instalación y el mantenimiento
• Pies autoadhesivos antideslizantes incluidos; grado de protección IP40
• Personalización bajo pedido: mecanizado, lacado, impresión, marcaje láser, láminas decorativas, blindaje EMC, montaje

Declaración del diseñador
Communitec es una caja de sobremesa diseñada para equilibrar las exigencias de la tecnología digital y analógica. Se centra en un panel de visualización e interfaz inclinado ergonómicamente y, tras la fachada, dispone de un amplio volumen de instalación para componentes electrónicos y mecánicos. El marco frontal integrado reduce las proporciones aparentes. Un acceso oculto en la parte trasera permite transportar el producto en condiciones seguras hasta su lugar de uso. Martin Nußberger, polyform Industrie Design

Especificaciones técnicas

• Serie / nombre del modelo: Communitec
• Tamaños: S = 283 x 246 x 194 mm; M = 344 x 274 x 219 mm
• Compatibilidad de pantalla: 11,5" (29 cm) – 14" (35 cm)
• Grado de protección: IP40
• Construcción: kit en 4 partes (carcasa base, panel frontal, tapa del hueco del asa, placa inferior)
• Montaje: pilares de fijación para PCB en carcasa, panel frontal y placa inferior
• Placa inferior: preensamblaje exterior posible
• Ventilación: ranuras personalizadas disponibles bajo pedido
• Trasera: área rebajada para protección de interfaces y cables; hueco para etiqueta
• Pies: pies autoadhesivos antideslizantes incluidos
• Opciones: mecanizado, pintura, impresión, marcaje láser, láminas decorativas, protección EMC, montaje
