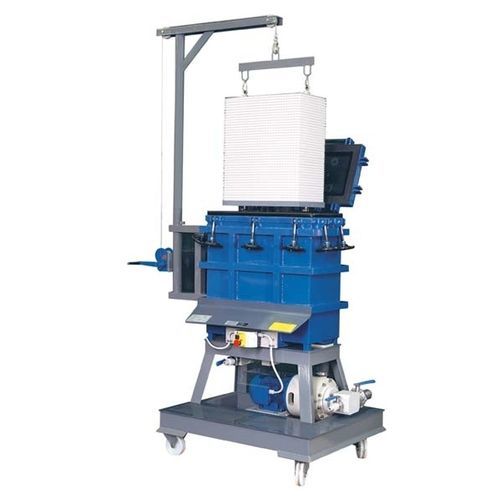

Unidad de filtración de presión TE10

de panelesmecánicapara productos químicos

Modelo TE 10 Las bombas de filtro OMG producidas en la serie TE están diseñadas para ser introducidas en la superficie proceso de tratamiento llamado "galvanoplastia". Según esta técnica, los objetos metálicos que se van a revestir para su decoración o protección se cubren por electrólisis con una fina capa de otro metal. Las bombas de vacío TE son adecuadas para realizar soluciones electrolíticas utilizadas en los siguientes procesos: niquelado ácido/alcalino, cobreado ácido/alcalino, zincado ácido/alcalino, galvanizado alcalino cadmio, estañado ácido/alcalino, dorado ácido/alcalino, plateado alcalino, latón alcalino. ESPECIFICACIONES TÉCNICAS BOMBA Está hecho de materiales anticorrosivos o altamente protegidos para soportar los ácidos y peligrosos filtrando los componentes líquidos. - Cuerpo de la bomba y rotor de polipropileno (Moplen) - Sello mecánico de carburo de silicio - Capacidad efectiva (l/h): 10 000 - Capacidad (l/h) 17 000 - Presión de trabajo (bar): ca. 2-2,5 FILTRO - Está compuesto por un tanque de filtro de acero sólido con un revestimiento interno hecho de elastómero (ebonita) y que contiene el bloque filtrante. - Bloque filtrante sistemáticamente ensamblado por la sucesión de papel filtrante, marco filtrante, panel de filtro. - Marco filtrante y dimensión del panel (mm): 300x300 - Dimensión del papel filtrante (mm): 310x310 - No. de paneles: 32 - Nº de cuadros: 33 - No. de papeles de filtro: 66 - Superficie de filtrado (m2): aprox. 4,5 - Grado de filtración < 1 µ N.B. Una vez obstruido, el bloque filtrante puede ser levantado del tanque del filtro por medio de un dispositivo de elevación o un polipasto de cable (ver "EQUIPO ACCESORIO").
