Equipo de prueba de descarga parcial UHT1

automáticode transformadoresacústico

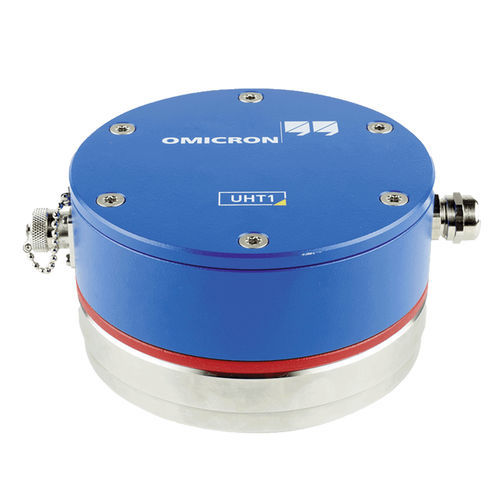

Sensor UHF de compuerta Medición de descargas parciales dentro de los transformadores de potencia El UHT1 es un sensor UHF tipo compuerta para detectar descargas parciales (PD) dentro de las cubas de los transformadores con aislamiento de papel y aceite que no tienen una válvula de drenaje de aceite para un sensor UVS 610. Se instala permanentemente en la superficie de la cuba del transformador y proporciona una ventana dieléctrica hermética al aceite que es permeable a las ondas electromagnéticas. El sensor UHT1 mide las DP en el rango de frecuencia ultra alta (UHF), lo que permite la supresión de ruidos externos, como el efecto corona en las líneas de alta tensión. Activa mediciones acústicas de DP Las mediciones electromagnéticas del sensor también pueden utilizarse para activar mediciones acústicas de DP utilizadas en la localización de DP. La colocación y el número de sensores UHT1 instalados en un transformador depende de la aplicación de medición. La instalación de varios sensores UHT1 mejora en gran medida la sensibilidad de detección de DP. Características principales - Diseñado para instalación permanente en la superficie de las cubas de los transformadores de potencia - Crea una ventana dieléctrica estanca al aceite que es permeable a las ondas electromagnéticas - Desacopla las señales de DP del interior de transformadores en el rango UHF - Permite la supresión de ruidos externos, tal como el efecto corona - También puede utilizarse para disparar mediciones acústicas de DP
