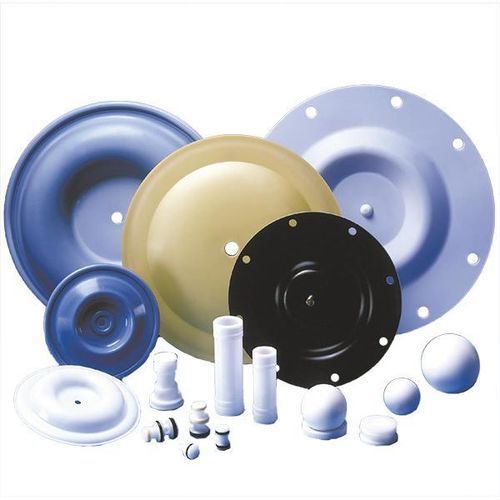

Membrana de impermeabilización Omniseal® Diaphragms

para bombas de membranasde PTFEde fluoropolímero

Acerca de esta solución
Los diafragmas Omniseal® están diseñados para ofrecer larga vida útil en entornos industriales exigentes. Fabricados en PTFE virgen y PTFE modificado, combinan compatibilidad química y prestaciones mecánicas para aplicaciones en bombas y válvulas.

Materiales

• PTFE virgen: indicado para servicios dinámicos y estáticos ligeros a moderados; desgaste limitado; resistencia térmica hasta 200°C; baja permeabilidad a gases; buen rendimiento criogénico; apto para vacío moderado a alto; disponibles grados conformes con FDA.
• PTFE modificado: comportamiento mecánico mejorado para servicios ligeros a moderados; mantiene baja permeabilidad y propiedades criogénicas; mayor resistencia al fluencia y a la extrusión frente a PTFE virgen; disponibles grados conformes con FDA.

Diseño y fabricación
Los diafragmas se fabrican según las dimensiones del hardware del cliente para una integración y montaje sencillos. Los diafragmas de válvula se moldean por inyección a la forma final con utillaje de precisión en sala limpia Class 10000. Los diafragmas de bomba se termoforman (base TFM). Las soluciones se diseñan para aplicaciones de baja y alta presión y se adaptan a las condiciones de trabajo.

Ejemplos de aplicación

• Procesos industriales (bombas, válvulas)
• Equipos de ciencias de la vida
• Fabricación de semiconductores y bombas de vacío
• Ciencia e investigación nuclear

Rendimiento

• Rango de temperatura: depende del material/diseño; típicamente approx. -240°C a +280°C (-400°F a +536°F)
• Presión: hasta 145 psi (10 bar) máximo para diafragmas de bomba y válvula (según aplicación)
• Velocidad: diafragmas de bomba adecuados para operación de alta frecuencia; diafragmas de válvula para apertura/cierre a baja velocidad
• Dimensiones: diafragmas de bomba típicamente Ø 50 mm — 400 mm; diafragmas de válvula nominales DN8 (1/4 in) — DN150 (6 in)
• Características funcionales: resistencia a la abrasión, baja fricción y desgaste, baja permeabilidad a gases, compatibilidad criogénica, aptitud para vacío moderado a alto, opciones de conformidad FDA/USP

Especificaciones técnicas

• Marca: Omniseal®
• Materiales: PTFE virgen; PTFE modificado (familia de fluoropolímeros)
• Rango de temperatura: approx. -240°C a +280°C (dependiente de material/diseño)
• Presión máxima: 145 psi (10 bar) (dependiente de la aplicación)
• Diámetros de diafragma de bomba: típicamente 50 mm — 400 mm
• Tamaños nominales de diafragma de válvula: DN8 (1/4 in) — DN150 (6 in)
• Diafragmas de válvula: moldeados por inyección en sala limpia Class 10000 con utillaje de precisión y trazabilidad de lote
• Diafragmas de bomba: termoformados (TFM) para resistencia a la abrasión, baja fricción y operación a alta frecuencia
• Regulación: algunos grados disponibles con conformidad FDA o USP
• Beneficios del PTFE modificado: mayor resistencia al fluencia y a la extrusión frente al PTFE virgen manteniendo baja permeabilidad y propiedades criogénicas
