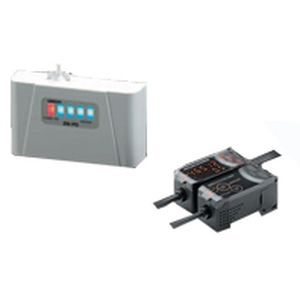

Contador de de partículas aéreas de aire ZN-PD

digitalsin visualizadoróptico

Descripción general
El ZN-PD es un sensor de partículas de aire compacto diseñado para monitorización continua en línea. Emplea un láser de semiconductor y un diseño óptico de alta sensibilidad para detectar partículas de hasta 0,3 µm. Un ventilador de aspiración externo de alto rendimiento garantiza un muestreo estable para mediciones de tendencia a largo plazo. Diseñado para montaje en riel DIN y alimentación de 24 VDC, el ZN-PD se integra en sistemas automatizados de producción y control de ambientes limpios.

Características clave

• Detección de partículas hasta 0,3 µm mediante láser de semiconductor y óptica de alta sensibilidad.
• Ventilador de aspiración externo para muestreo constante y estable a largo plazo.
• Indicador de tendencia de partículas con recuentos numéricos para 0,3, 0,5 y 1,0 µm y salidas de señal configurables en umbrales definidos.
• Visualización en pantalla y registro de datos mediante Interface Unit y software dedicado (se venden por separado); exportación CSV para análisis.
• Monitor de aire limpio en tiempo real: gráficos a color, recuentos de partículas y visualización de tendencias; configuración desde PC.
• Control multipunto de calidad (patente en trámite): controlar hasta 10 sensores de partículas y hasta 9 unidades de purificación desde una Interface Unit sin orden estricta de encendido.
• Diseñado para aplicaciones en línea: montaje en riel DIN, alimentación 24 VDC y salidas externas de dos niveles para advertencias y alarmas.

Aplicaciones
Adecuado para la gestión de tendencias en línea y el control de limpieza a nivel de proceso en líneas de producción, servicios limpios y entornos controlados. Los datos de medición apoyan el aseguramiento de la calidad, la detección de fallos y la mejora de procesos.

Notas
La Interface Unit y el software dedicado se venden por separado. Los datos registrados pueden exportarse en formato CSV para su análisis en hojas de cálculo.

Especificaciones técnicas

• Modelo: ZN-PD
• Tamaños de partículas medidas: 0,3 µm, 0,5 µm, 1,0 µm
• Tecnología de detección: láser de semiconductor; diseño óptico de alta sensibilidad
• Admisión de aire: ventilador de aspiración externo para muestreo constante
• Pantalla/salidas: visualización de tendencia de partículas; recuentos numéricos; salidas de señal por umbral; gráficos a color; gráficos de tendencia
• Registro de datos: Interface Unit y software dedicado (se venden por separado); registro en tiempo real; salida CSV
• Control multipunto: hasta 10 sensores de partículas y hasta 9 unidades de purificación por Interface Unit
• Montaje: riel DIN
• Alimentación: 24 VDC
• Niveles de salida externa: dos niveles (advertencias y alarmas)
• Diseñado para: aplicaciones en línea
