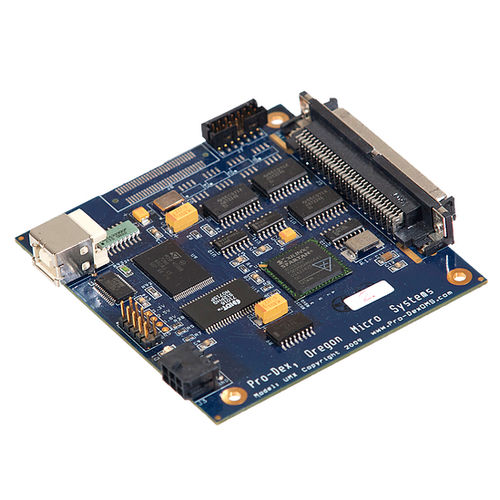

Controlador de movimiento multieje UMX

4 ejesde servomotorespaso a paso

El controlador de movimiento UMX se comunica a través de un puerto USB estándar y es compatible con las familias de controladores PC78 y PCIx con 2-4 ejes de control. El UMX soporta hasta 12 bits de E/S TTL de propósito general, ocho de los cuales son definibles por el usuario. Midiendo aproximadamente 3.3" x 3.5" el UMX es un controlador muy compacto y el puerto USB hace que las comunicaciones sean muy simples. El UMX puede controlar hasta 4 ejes de motores paso a paso de lazo abierto, motores paso a paso de lazo cerrado o servos en el tablero de control único y está disponible con una caja opcional. El pulso de paso es una onda cuadrada de ciclo de trabajo de 50% de nivel TTL que soporta velocidades de 0 a 1,044,000 pulsos por segundo. La función de realimentación del encoder soporta encoders de cuadratura de hasta 12 MHz con una resolución de línea de encoder 4 veces superior a la del encoder y se utiliza como realimentación de bucle cerrado para los ejes paso a paso o como realimentación de posición independiente. La retroalimentación del codificador puede proporcionar detección de deslizamiento y/o pérdida. Cada eje incluye entradas dedicadas de +/- sobre desplazamiento, una entrada de referencia máquina y una salida auxiliar.
