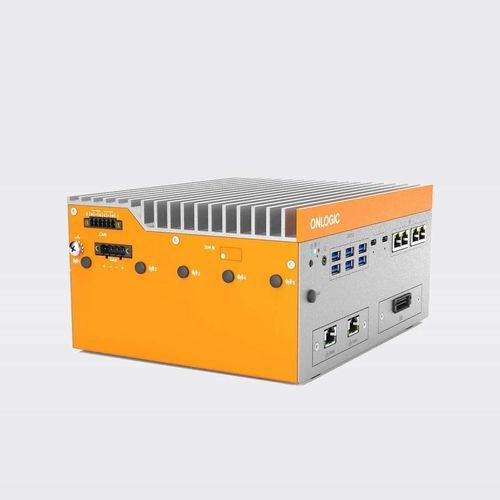

PC Edge Helix 523

boxen bastidorde montaje VESA

Descripción del producto
El Helix 523 es un ordenador industrial sin ventilador diseñado para despliegues edge exigentes que requieren expansión modular y conectividad flexible. Combina procesadores Intel® Core™ Ultra con dos bahías ModBay frontales para admitir módulos de E/S y opciones específicas de aplicación.

Puntos destacados

• Doble bahía ModBay para añadir LAN (1 GbE/10 GbE), PoE, M12, USB y puertos serie
• Procesadores Intel Core Ultra aptos para cargas IA en el edge
• E/S frontal: 4x 2.5 GbE, 6x USB 3.2 Gen2 Tipo A, 2x Thunderbolt 4 (USB-C)

Rendimiento Intel Core Ultra
El Helix 523 admite procesadores Intel Core Ultra (Serie 1; Serie 2 prevista) optimizados para cargas de trabajo de IA en el edge. La plataforma soporta hasta 96 GB DDR5 (5600 MT/s), ranuras M.2 (PCIe Gen4 y SATA) y configuraciones compatibles con Intel vPro para gestión remota y funciones AMT.

Diseñado para entornos industriales
Su diseño sin ventilador y chasis de bajo perfil permiten montajes DIN, mural, VESA y en rack para instalaciones con espacio limitado. El sistema cumple normas EMC y de seguridad y cuenta con certificaciones para entornos industriales, médicos, embarcados, ferroviarios y marítimos. Temperatura de funcionamiento: 0 a 50 °C.

Flexibilidad de E/S con ModBay
Las dos bahías ModBay frontales aceptan módulos modulares: 10 GbE, RJ45 PoE, M12 LAN/PoE, puertos COM, CAN, DIO o expansión USB según la aplicación. El panel frontal incluye 4x 2.5 GbE, 6x USB 3.2 Gen2 Tipo A y 2x Thunderbolt 4; los paneles laterales/traseros ofrecen DisplayPort y opciones COM/CAN/DIO adicionales.

Resumen técnico

• Modelo: Helix 523
• Marca: OnLogic
• Línea hardware: Industrial (Fanless)
• Familia de procesadores: Intel Core Ultra (Meteor Lake / Arrow Lake)
• Opciones de CPU: Core Ultra 5 125H, 135H; Core Ultra 7 165H
• Memoria: DDR5 hasta 96 GB, 5600 MT/s, doble canal
• E/S frontal: 6x USB 3.2 Gen2 Tipo A, 2x Thunderbolt 4, 4x 2.5 GbE, jack de audio, botón de encendido
• E/S trasera/opcional: hasta 4x COM, CAN, DIO, 2x DisplayPort
• Expansión: 1x M.2 2280 M-Key (PCIe Gen4 x4), 1x M.2 B-Key, 2x bahías ModBay frontales
• Almacenamiento: compatible con M.2 2242/60/80 B-key y M-key
• Conectividad: opcional 4G LTE, Wi‑Fi, Bluetooth
• Seguridad y gestión: TPM 2.0 (Infineon SLB9672), Intel vPro opcional
• Dimensiones: 106 x 177 x 225 mm; Peso: 3,58 kg
• Alimentación: 19–24 V DC mediante bloque de bornes de 4 pines
• Temperatura de funcionamiento: 0–50 °C
• Certificaciones: CE, FCC, UL/cULus, UKCA, RoHS, WEEE y normas EMC/industriales

Notas
El controlador LAN y la configuración de E/S varían según la CPU y los módulos ModBay seleccionados. La disponibilidad de funciones y certificaciones depende de la configuración y la región.

Especificaciones técnicas

• Modelo: Helix 523
• Marca: OnLogic
• Línea: Industrial (sin ventilador)
• Procesador: Intel® Core™ Ultra (según SKU)
• Memoria: DDR5 hasta 96 GB
• Almacenamiento: M.2 PCIe Gen4 y opciones SATA
• E/S frontal: USB, Thunderbolt, LAN 2.5GbE
• Expansión: Doble ModBay, ranuras M.2
• Alimentación: 19–24 V DC (bloque de bornes 4 pines)
• Montaje: DIN, mural, VESA, rack
