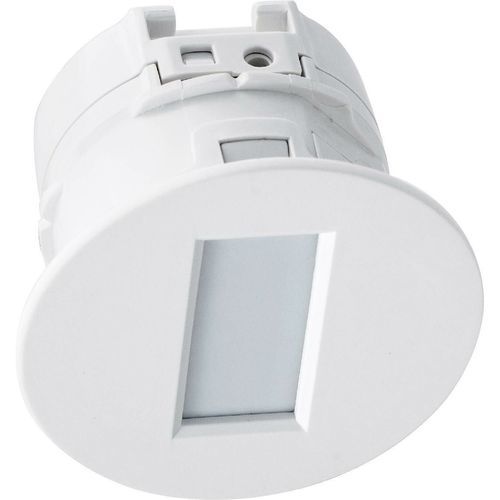

Detector de intrusión AP-20NB

de movimientode infrarrojos pasivosPIR

Descripción
Detector PIR empotrado, cableado y compacto, diseñado para detección de movimiento en interiores e integración con sistemas de alarma y automatización.

Características principales

• Detección tipo cortina o plano estrecho de 6 m
• Montaje en techo (altura) o en pared
• Instalación empotrada o en caja tipo 86
• Sensibilidad de detección ajustable (niveles)
• Bajo consumo y indicador LED de estado
• Salida de antimanipulación/problemas al retirar la carcasa

Uso

• Sistemas de seguridad para instalaciones comerciales y residenciales
• Vestíbulos, pasillos, puertas y ventanas
• Integración con paneles de alarma y automatización de edificios

Detalles
Compacto y discreto, el AP-20NB se monta en pared o techo para generar zonas de detección tipo cortina o plano de 6 m. Es idóneo para monitorizar zonas junto a ventanas y puertas, cubrir pasillos y conectarse a sistemas de control en instalaciones interiores.

Especificaciones técnicas

• Gama de productos: Serie AP
• Modelo: AP-20NB(C)
• Método de detección: Infrarrojo pasivo (PIR)
• Rango de detección: < Montaje techo > 6,0 m x 1,0 m a 4,5 m de altura; < Montaje pared > 6,0 m x 4,5 m a 1,5 m de altura
• Velocidad detectable: 0,3 a 3,0 m/s
• Sensibilidad: aprox. 2,0°C a 0,6 m/s (niveles ajustables)
• Entrada de alimentación: 9,5 a 16 V DC
• Consumo (12 V DC): En espera 11 mA, Máx. 13 mA
• Salida de alarma (R): N.A./N.C., 28 V DC 200 mA máx.
• Salida de fallo/antimanipulación: N.C. 28 V DC 100 mA máx. (el contacto se abre al retirar la carcasa)
• Indicador LED: Arranque: parpadeo; En espera: apagado; Alarma: encendido fijo
• Temperatura de funcionamiento: -20 a +50°C
• Humedad relativa: < 95% (sin condensación)
• Instalación: Interior
• Peso: 50 g
