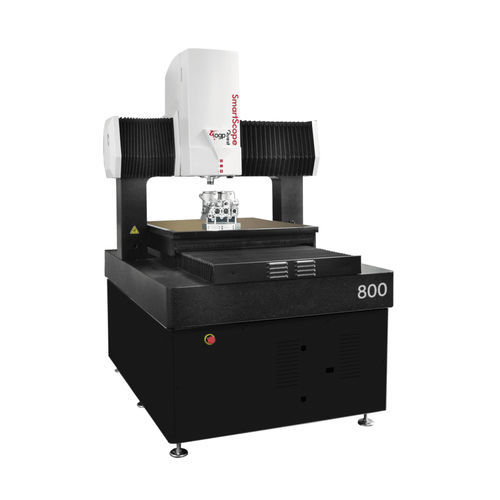

Máquina de medición de coordenadas tipo pórtico SmartScope® Quest™ 800

para piezas grandesde sensor múltipleóptica

SmartScope® Quest™ 800 es un sistema de medición de coordenadas de modelo de suelo extremadamente preciso que incorpora sonda de escaneo, sonda de contacto, microsondas y el láser patentado TeleStar® Plus TTL para mayor versatilidad y precisión. El Quest 800, con su amplio volumen de medición XYZ de 790 x 815 x 300 mm (y un recorrido Z disponible de 400 mm), está diseñado para medir piezas muy grandes. Una sólida plataforma de puente de granito descansa sobre una robusta estructura de soporte de acero y el diseño del puente limita el movimiento de la pieza medida al eje Y, ofreciendo estabilidad en la medición. El Quest 800 ofrece: Metrología de vídeo precisa - Óptica telecéntrica TeleStar® de 10:1 de zoom para el más alto nivel de rendimiento óptico Excelente iluminación para las mejores mediciones por vídeo - La luz de perfil estándar, la luz de superficie coaxial y la luz SmartRing™ iluminan las piezas desde todos los ángulos medición dimensional multisensorial Versatilidad multisensor - Sonda de contacto opcional, láser DRS™ fuera del eje, láser interferométrico TeleStar TTL en el eje, microsondas, sonda de escaneo de contacto continuo SP25, cabezal de sonda motorizado PH10 e indexadores rotativos de 4º y 5º eje Óptica Estándar accuCentric® TeleStar® con autocompensación 10:1, zoom telecéntrico, motorizado; rango de mag. 0,8x - 8x, con hasta 10 posiciones calibradas; lente de 1,0x Opcional Proyector de rejilla de enfoque: Fuente LED Lentes de repuesto: 0.45x, 0.5x, 2.0x, 4.0x Lentes láser: 0.45x, 0,5x, 2,0x, 4,0x Iluminación Perfil monocromático de subestadio patentado de alto rendimiento, superficie TTL coaxial LED, 8 sectores/6 anillos SmartRing™ LED
