Sistema de medición de geometría LB-500

de coordenadaspor láserCNC

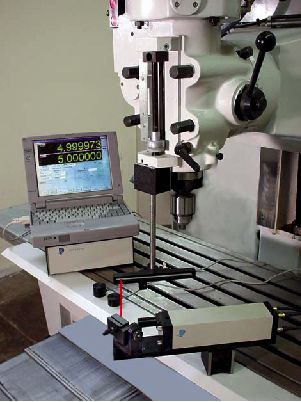

LASER/BALLBAR El Láser/Ballbar LB-500 de OPTODYNE (Patente Pendiente) es un paquete adicional al MCV-500 de OPTODYNE, Sistema de Calibración Lineal de Máquinas. El sistema combinado se puede utilizar para calibrar máquinas herramienta CNC, MMC (máquinas de medición de coordenadas) y otras máquinas y etapas de medición de precisión y realizar pruebas circulares para servo-tuning y pruebas dinámicas. El Láser/Ballbar de OPTODYNE proporciona una forma rápida y eficiente de medir la precisión de contorno de una máquina a lo largo de una trayectoria circular. La prueba circular muestra cómo trabajan juntos los ejes para mover la máquina en una trayectoria circular. Las desviaciones de un círculo perfecto son causadas por errores tales como holguras, servomecanismos, desajustes de escala, geometría de la máquina, errores periódicos, stick-slip, etc. A continuación, se genera un diagrama polar para mostrar las verdaderas capacidades de contorneado de las máquinas. Gracias a sus capacidades únicas, altas velocidades de datos (hasta 1000 datos/segundo), alta resolución (0.005 µm - 0.000000005 ") y radio pequeño (tan pequeño como 0.05"), también se pueden determinar errores dinámicos a altas velocidades de avance de la máquina. El software WindowsTM, que se ejecuta en cualquier ordenador compatible con IBM, es fácil de usar y está diseñado para recopilar y analizar datos de acuerdo con una variedad de estándares de la industria.
