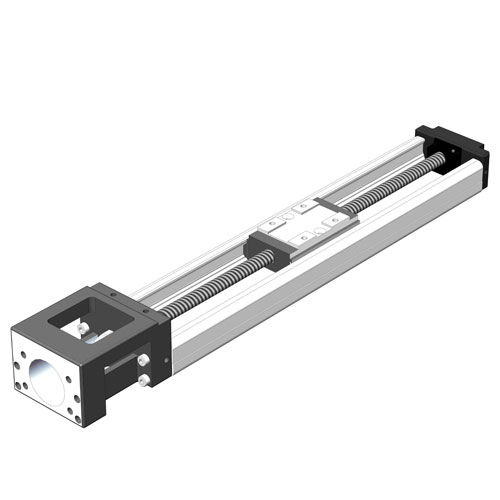

Actuador lineal THK KR series
eléctricode husillo de bolascompacto

Actuador lineal - THK KR series - ORIENTAL MOTOR - eléctrico / de husillo de bolas / compacto
Actuador lineal - THK KR series - ORIENTAL MOTOR - eléctrico / de husillo de bolas / compacto
Actuador lineal - THK KR series - ORIENTAL MOTOR - eléctrico / de husillo de bolas / compacto - imagen - 2
Actuador lineal - THK KR series - ORIENTAL MOTOR - eléctrico / de husillo de bolas / compacto - imagen - 3
Actuador lineal - THK KR series - ORIENTAL MOTOR - eléctrico / de husillo de bolas / compacto - imagen - 4
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Movimiento
lineal
Tipo
eléctrico
Tecnología
de husillo de bolas
Otras características
compacto, de precisión, motorizado, de tipo corredera
Carrera

Máx.: 600 mm
(23,622 in)

Mín.: 30 mm
(1,181 in)

Par

Máx.: 1,24 Nm
(0,915 ft.lb)

Mín.: 0 Nm
(0 ft.lb)

Descripción

el carro lineal consta de un raíl exterior de gran rigidez con una sección transversal en forma de U, unidades de guía LM a ambos lados y una unidad de husillo de bolas en el centro. Guía lineal de alta rigidez, compacta y que ahorra espacio Tipos normal, de alta precisión o de precisión longitudes de tope de 30 mm a 600 mm Motor, controlador, acoplamiento, brida, sensores disponibles Gracias a su bloque interior de estructura integral compuesto por un raíl exterior de gran rigidez con sección transversal en forma de U, unidades de guía LM en ambas caras laterales y una unidad de husillo de bolas en el centro, el actuador de guía LM modelo KR consigue un actuador de gran rigidez y precisión en un espacio mínimo. Además, dado que las carcasas A y B también sirven como unidades de soporte y el bloque interior como mesa, este modelo permite reducir significativamente las horas de mano de obra necesarias para el diseño y el montaje, contribuyendo así a la reducción total de costes. carga igual en 4 direcciones Cada hilera de bolas está dispuesta con un ángulo de contacto de 45° para que la carga nominal sobre el bloque interior sea uniforme bajo cargas aplicadas al bloque interior en las cuatro direcciones (radial, radial inversa y lateral). Como resultado, el modelo KR puede utilizarse en cualquier orientación de montaje.

---
