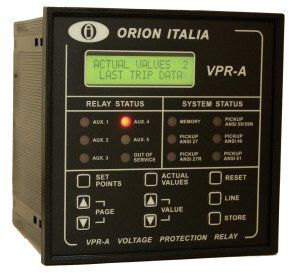

Relé de protección de sobretensión VPR-A

de subtensiónde fasesde ausencia de fases

El relé de protección de voltaje (VPR-A) ha sido diseñado para medir los voltajes RMS de línea o fase en condiciones normales o bajo perturbaciones. Esta información es procesada internamente por el microprocesador, para tomar las acciones de protección de voltaje definidas bajo las normas ANSI o IEC. Las diferentes funciones proporcionadas por el VPR-A se pueden clasificar en los siguientes grupos: Aplicaciones: - Protección de generadores, motores y transformadores contra condiciones adversas de tensión del sistema. - Supervisión de esquemas de conmutación de transferencia automática. Proteccion: - Selección de curvas de protección a tiempo definido. - Subtensión programada e instantánea (ANSI 27t / 27i). - Bajo voltaje residual (ANSI 27r). - Sobretensión temporizada e instantánea (ANSI 59t / 59i). - Sobretensión homopolar (ANSI 59N). - Desequilibrio de tensión (ANSI 46). - Sobrefrecuencia y subfrecuencia (ANSI 81). - Inversión de fase (ANSI 47). - Cinco (5) relés de salida programables. - Relé de pérdida de control de voltios. Medición digital: - Tensiones de línea o fase RMS. - Desequilibrio de tensión de línea o fase. - Tensión media. - Frecuencia. - Secuencia de fase. Señalización y Programación: - Indicación de pantalla LED y LCD. - Indicación y almacenamiento de las condiciones de fallo y sus valores. - Indicadores de baja tensión / sobretensión / desequilibrio / captación de frecuencia para pruebas de calibración
