Prensaestopas de PA6 ExO series

IP68antideflagrantepara zona peligrosa

Descripción del producto

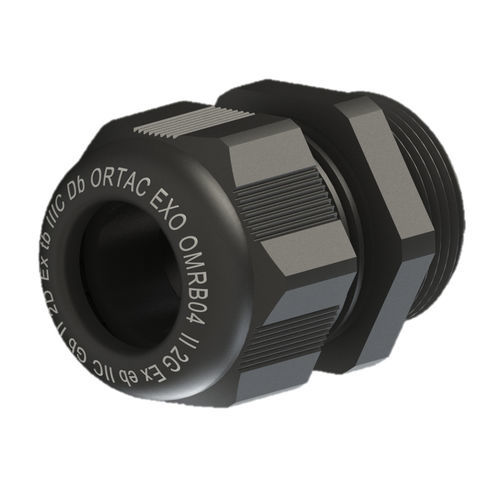

Ex-e Black EX - prensaestopas PG y rosca larga de la serie ExO. Prensaestopas antideflagrantes de poliamida (PA6) en negro (RAL 9005) diseñadas para cables sin blindaje y certificadas para zonas con atmósferas explosivas.

Detalles (tabla)
Tipo : Serie ExO (prensaestopas antideflagrante en poliamida)
Código de protección : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Certificado : IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
Cuerpo de prensaestopas : Poliamida PA6
Rosca de conexión : PG (DIN 40430)
Color : Negro (RAL 9005)
Norma : EN 60079-0, 60079-7, 60079-31
Clase de protección : IP68 5 Bar
Rango de temperatura : -30 °C +100 °C
Ámbito de aplicación : ZONE1, ZONE2, ZONE21, ZONE22, Grupos de gas IIA, IIB, IIC
Tipo de cable : Sin blindaje

Tamaños PG (tabla)
Encabezado: AG | Código Negro | H (mm) | GL (mm) | Llave | Rango de sujeción mm
PG-7 | ExOXXORB 01 | 24 | 8 | 15 | 3 - 6,5
PG-9 | ExOXXORB 02 | 28 | 8 | 19 | 4 - 8
PG-11 | ExOXXORB 03 | 29 | 8 | 22 | 5 - 10
PG-13.5 | ExOXXORB 04RS | 29 | 9 | 24 | 4 - 10
PG-13.5 | ExOXXORB 04 | 29 | 9 | 24 | 6 - 12
PG-16 | ExOXXORB 05 | 33 | 9 | 27 | 10 - 14
PG-21 | ExOXXORB 06 | 38 | 11 | 33 | 13 - 18
PG-21 | ExOXXORB 06/9-17 | 38 | 11 | 33 | 9 - 17
PG-29 | ExOXXORB 07 | 41 | 11 | 42 | 18 - 25
PG-36 | ExOXXORB 08 | 51 | 11 | 53 | 22 - 32
PG-42 | ExOXXORB 09 | 53 | 11 | 60 | 30 - 38
PG-48 | ExOXXORB 10 | 55 | 14 | 65 | 34 - 44

Rosca larga (tabla)
Encabezado: AG | Código Negro | H (mm) | GL (mm) | Llave | Rango de sujeción mm
PG-7 | ExOXXORBL 01 | 24 | 15 | 15 | 3 - 6,5
PG-9 | ExOXXORBL 02 | 28 | 15 | 19 | 4 - 8
PG-11 | ExOXXORBL 03A | 29 | 10 | 22 | 5 - 10
PG-11 | ExOXXORBL 03 | 29 | 15 | 22 | 5 - 10
PG-13.5 | ExOXXORBL 04RS | 29 | 15 | 24 | 4 - 10
PG-13.5 | ExOXXORBL 04 | 29 | 15 | 24 | 6 - 12
PG-16 | ExOXXORBL 05 | 33 | 15 | 27 | 10 - 14
PG-21 | ExOXXORBL 06 | 38 | 15 | 33 | 13 - 18
PG-21 | ExOXXORBL 06/9-17 | 38 | 15 | 33 | 9 - 17

Especificaciones técnicas

• Tipo: Serie ExO, prensaestopas antideflagrante en poliamida (PA6)
• Código de protección: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Certificados: IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
• Rosca de conexión: PG (DIN 40430)
• Color: Negro (RAL 9005)
• Normas: EN 60079-0, EN 60079-7, EN 60079-31
• Clase de protección: IP68 hasta 5 Bar
• Rango de temperatura: -30 °C a +100 °C
• Ámbitos de aplicación: ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gas IIA, IIB, IIC
• Tipo de cable: Cables sin blindaje
• Variantes disponibles: Versiones PG y rosca larga, tamaños PG-7 a PG-48 con rangos de sujeción correspondientes
