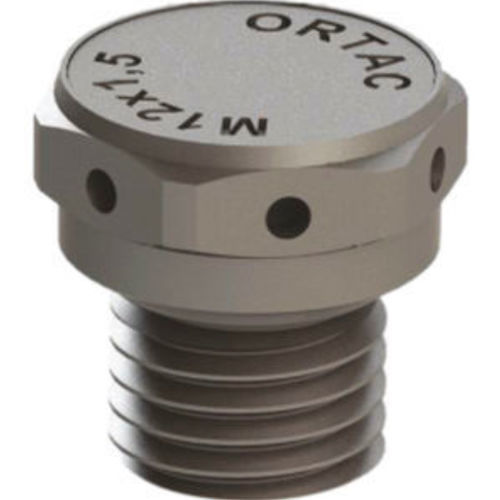

Respiradero roscado OMBV series

de roscaresistente al agua

Detalles del producto
Tapa y cuerpo: Latón niquelado
Arandela: NBR / EPDM
Parte de ventilación: Copolímero acrílico sobre soporte de nylon (hidrofóbico, oleofóbico)
Rosca de conexión: Métrica (EN 60423)
Clase de protección: IP68
Rango de temperatura: -20 °C a +100 °C / -30 °C a +150 °C

Beneficios

• Equilibra la presión dentro y fuera de sus sistemas
• Previene la corrosión y la condensación de agua dentro de la carcasa
• Prolonga la vida útil del producto
• Diversos caudales de aire
• Fácil de montar
• Alta resistencia química

Aplicaciones

• Aplicaciones industriales y electrónicas
• Aplicaciones en industrias de energía eólica y solar
• Industria de la iluminación
• Automoción y tecnología de automatización
• Industria ferroviaria

Datos Técnicos
Rosca AG | Código | H mm | GL mm | Llave mm | Diámetro rosca mm | Diámetro agujero mm | Caudal medio l/h | Intrusión de agua Bar
M 4 x 0,70 | OMBVP4UH | 10 | 3 | 12 | 4 | 4,2 | 70 | 0,1
M 8 x 1,25 | OMBVP8UH | 13 | 6 | 12 | 8 | 8,2 | 70 | 0,1
M 10 x 1,5 | OMBVP10UH | 13 | 6 | 12 | 10 | 10,2 | 70 | 0,1
M 12 x 1,5 | OMBVP01S | 14 | 6 | 17 | 10 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01M | 14 | 6 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01H | 14 | 6 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UH | 14 | 6 | 17 | 12 | 12,3 | 300 | 0,1
M 12 x 1,5 | OMBVP01SL | 18 | 10 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01ML | 18 | 10 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01HL | 18 | 10 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UHL | 18 | 10 | 17 | 12 | 12,3 | 300 | 0,1
M 16 x 1,5 | OMBVP02S | 18 | 10 | 19 | 16 | 16,3 | 16 | 0,8
M 16 x 1,5 | OMBVP02M | 18 | 10 | 19 | 16 | 16,3 | 25 | 0,5
M 16 x 1,5 | OMBVP02H | 18 | 10 | 19 | 16 | 16,3 | 150 | 0,2
M 16 x 1,5 | OMBVP02UH | 18 | 10 | 19 | 16 | 16,3 | 300 | 0,1

Especificaciones

• Material (tapa y cuerpo): Latón niquelado
• Material de la arandela: NBR o EPDM
• Material de ventilación: Copolímero acrílico sobre soporte de nylon (hidrofóbico, oleofóbico)
• Estándar de rosca de conexión: Métrica (EN 60423)
• Protección de entrada: IP68
• Rangos de temperatura de funcionamiento: -20 °C a +100 °C y -30 °C a +150 °C (variantes)
• Varias dimensiones de rosca AG y códigos de producto correspondientes disponibles (M4, M8, M10, M12, M16)
• El caudal medio y la clasificación de intrusión de agua varían según el código (ver tabla técnica)
• Aplicaciones típicas: carcasas industriales/electrónicas, eólico & solar, iluminación, automoción/automatización, ferroviario
