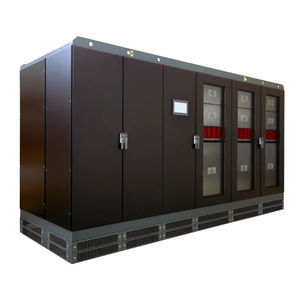

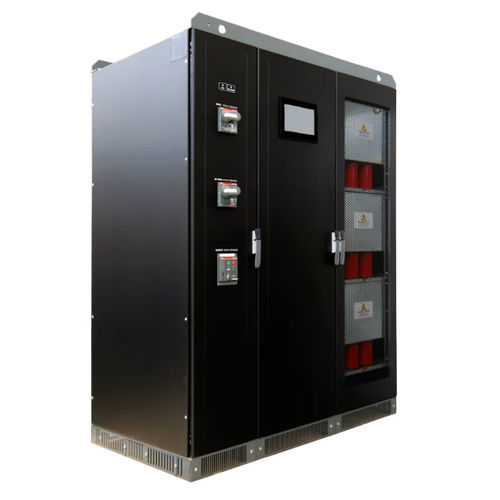

Compensador automático OXYGEN K

Descripción
Oxygen K es un compensador de huecos de tensión (SAG) con rango 200–2500 kVA. Diseñado para corregir huecos de tensión de hasta 1 minuto con tiempo de respuesta <3ms.

Resumen
COMPENSADORES DE HUECOS DE TENSIÓN para mantenimiento de la continuidad y calidad del suministro en entornos industriales.

Especificaciones técnicas (resumen)
Frecuencia: 50 Hz ±5% (60 Hz ±5%)
Regulación de la tensión: Control IGBT (tecnología de doble conversión)
Ajuste de parámetros energéticos: Control independiente por fases
Tensión objetivo seleccionable: 380–400–415 V (440–460–480 V)
Precisión de la tensión de salida: ±0,5%
Variación de carga admisible: Hasta 100%
Desequilibrio de carga admisible [%]: 100
Refrigeración: Ventilación forzada
Temperatura ambiente de trabajo: 0/+40°C
Temperatura de almacenamiento: 0/+60°C
Humedad relativa máxima: <95% (sin condensación)
Sobrecarga admisible: 110% continuo, 120% durante 60 s, >120% protección automática por by‑pass
Color: RAL 9005

Instrumentación

• Pantalla táctil de 10 pulgadas, multilingüe; acceso remoto disponible bajo petición mediante software dedicado en la misma red Ethernet

Instalación
Instalación en interior

Sistema de comunicación
MODBUS TCP/IP

Protección contra sobretensiones

• Supresores de picos clase I en entrada
• Supresores de picos clase II en salida

Protecciones adicionales

• By‑pass automático de protección
• Interruptor automático en entrada
• Línea de by‑pass con interruptor interbloqueado
• Interruptor automático interbloqueado en salida

Variantes (tipo | peso (kg) | potencia nominal (kVA) | corriente de entrada máxima (A) | corriente de salida nominal (A))
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

Características técnicas / especificaciones

• Rango de potencia disponible: 200–2500 kVA (según modelo)
• Tiempo de respuesta a huecos: resuelve huecos hasta 1 minuto en <3ms
• Tecnología de control: IGBT, topología de doble conversión
• Precisión de regulación: ±0,5%
• Comunicación: MODBUS TCP/IP
• Instrumentación: pantalla táctil de 10 pulgadas, multilingüe; acceso remoto bajo petición
• Instalación: interior
• Refrigeración: ventilación forzada
• Temperatura de funcionamiento: 0 a +40°C
• Temperatura de almacenamiento: 0 a +60°C
• Humedad máxima: <95% sin condensación
• Sobrecarga: 110% continuo / 120% durante 60 s / >120% con conmutación por by‑pass
• Protecciones: supresores clase I en entrada; supresores clase II en salida; by‑pass automático; interruptores automáticos interbloqueados en entrada/salida
