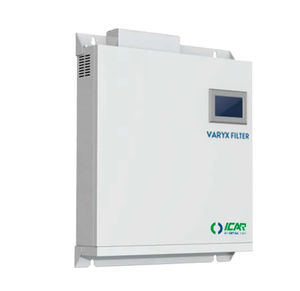

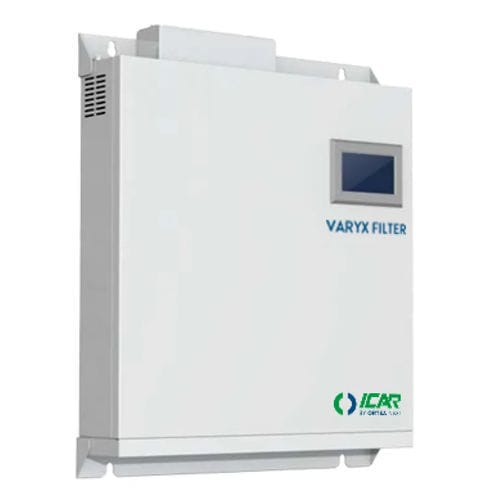

Generador de frecuencia VARYX

de tensiónestático de potencia reactivade múltiples salidas

Descripción breve
SVG - STATIC VAR GENERATOR

Versión mural (tabla de variantes)
Código | Descripción | Rendimiento | Dimensiones | Peso | Ficha de producto
VARYX.W-30 | VARYX WALL 30kvar | 99% | 500x470x90mm | 18 kg | Disponible
VARYX.W-50 | VARYX WALL 50kvar | 99% | 500x470x90mm | 18 kg | Disponible
VARYX.W-75 | VARYX WALL 75kvar | 99% | 500x520x100mm | 30 kg | Disponible
VARYX.W-100 | VARYX WALL 100kvar | 99% | 500x520x100mm | 30 kg | Disponible
VARYX.W-200 | VARYX WALL 200kvar | 98,5% | 500x600x220mm | 60 kg | Disponible

Características técnicas
Tensión nominal: Ue=400V (230V - 450V)
Frecuencia nominal: 50Hz / 60Hz (45÷62,5Hz)
Tipo de planta / número de fases: 3 fase, 3 hilos o 3 fase, 4 hilos
Cableado de TA: Lado de carga/alimentación, muestreo en bucle cerrado
Compensación de armónicos: No
Unidades paralelas:

• posibilidad de hacer funcionar varias unidades en paralelo

Tiempo de respuesta: < 50μs
Tiempo de respuesta total: < 15ms
Humedad relativa: <95%, sin condensación
Altitud: ≤1500 m; entre 1500 y 4000 m, la capacidad se reduce un 1 % por cada 100 m de altitud
Frecuencia de conmutación: 40kHz
Puertos de comunicación: RS485, Ethernet RJ45
Protocolo de comunicación: Modbus RTU TCP/IP
Protecciones: protección contra sobrecarga, cortocircuito, sobrecalentamiento, tensión máxima y mínima
Grado de protección: IP20
Interfaz gráfica: Pantalla táctil de 4,3" para la puesta en marcha y el mantenimiento. Incluye interfaz Ethernet
Color: RAL 7035

Características / especificaciones técnicas

• Tensión nominal: Ue=400V (230V - 450V)
• Frecuencia nominal: 50Hz / 60Hz (45÷62,5Hz)
• Tipo de planta / número de fases: 3 fase, 3 hilos o 3 fase, 4 hilos
• Cableado de TA: Lado de carga/alimentación, muestreo en bucle cerrado
• Compensación de armónicos: No
• Unidades paralelas: posibilidad de hacer funcionar varias unidades en paralelo
• Tiempo de respuesta: < 50μs
• Tiempo de respuesta total: < 15ms
• Humedad relativa: <95%, sin condensación
• Altitud: ≤1500 m; entre 1500 y 4000 m, la capacidad se reduce un 1 % por cada 100 m
• Frecuencia de conmutación: 40kHz
• Puertos de comunicación: RS485, Ethernet RJ45
• Protocolo de comunicación: Modbus RTU TCP/IP
• Protecciones: sobrecarga, cortocircuito, sobrecalentamiento, tensión máxima y mínima
• Grado de protección: IP20
• Interfaz gráfica: Pantalla táctil de 4,3" e interfaz Ethernet
• Color: RAL 7035
