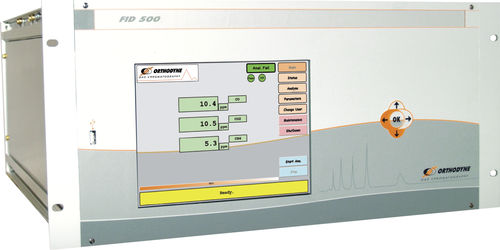

Cromatógrafo FID FID

en fase gaseosade laboratoriode proceso

El cromatógrafo de gases FID (detector de flame ionización) se coloca en una cámara de temperatura regulada. Está diseñado para detectar trazas de hidrocarburos en gases neutros. La combustión de Hidrógeno y Aire Sintético crea una flame en la que se van quemando los componentes orgánicos contenidos en el gas a analizar. Al quemarse, estos componentes producen iones que son recogidos por un electrodo. La corriente muy débil obtenida de este modo se amplifi ca en un electrómetro de alta ganancia y se dirige a un sistema de adquisición de datos. Se conecta un electrodo de polarización a nivel de la boquilla y un electrodo colector con distancia ajustable para obtener los mejores resultados posibles. Acoplado a un metanizador (unidad UMTR), también detecta trazas de CO y CO2. El metanizador está previsto para convertir, en un reactor catalítico, las trazas de CO y CO2 en metano. Esta reacción tiene lugar a una temperatura de ± 350°C en presencia de hidrógeno en exceso. Con una temperatura y una tasa de flujo correctamente ajustadas, la efi ciencia es casi del 100%. Cuando se suministran gases de alta pureza, el umbral de detección puede alcanzar 1 ppb.
