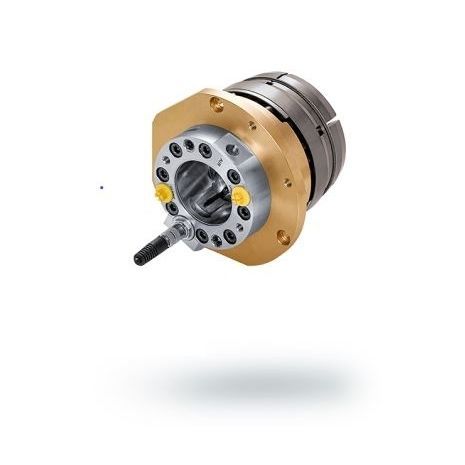

Sistema de supervisión de condiciones MSU

de posiciónde corrientede proceso

SOLUCIÓN DE CONTROL SMART 3-EN-1 MSU es un sistema asistente apoyado por sensores que se integra en unidades de amarre OTT-JAKOB y que incrementa permanentemente la disponibilidad y eficiencia de una máquina herramienta. El concepto único de MSU combina tres funciones de control en una unidad:: Identificación de la posición de la barra de tracción Detección de la posición del pistón de expulsión Reconocimiento de fugas en la junta rotativa (opcional) La vigilancia de estos parámetros es de gran importancia para asegurar una secuencia de fabricación controlada. El registro de los datos de medida se hace durante la mecanización de piezas de forma que se obtienen las informaciones de la situación real de las máquinas. Estos pueden utilizarse para el análisis de mantenimiento predictivo o para la toma de decisiones posteriores. Proceso de amarre y desamarre seguro La vigilancia de la posición de la barra de tracción se efectúa con un sistema electrónico de medida del recorrido. Éste por medio de un círculo diana en la conexión de la barra de tracción detecta la posición exacta de la barra de tracción y con ello la posición actual de la herramienta. El sistema reconoce tres situaciones de amarre: "desbloqueado", "herramienta amarrada" y "amarre sin herramienta". Con la presencia de esta información se evita que el cambiador de herramientas tome la herramienta del husillo demasiado pronto o que el husillo arranque antes de que la herramienta esté correctamente amarrada.
