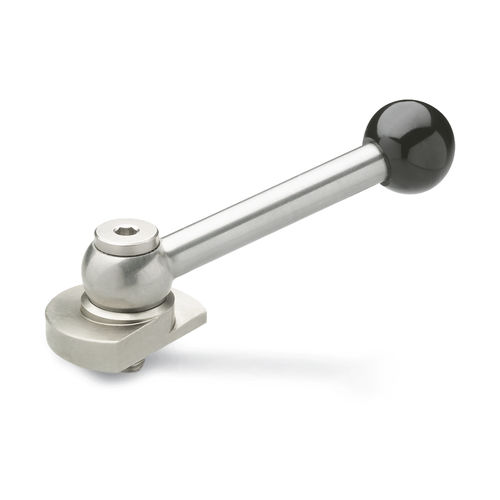

Perno de fijación GN 918.6
de acero inoxidable

perno de fijación
perno de fijación
perno de fijación
perno de fijación
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de fijación
Material
de acero inoxidable

Descripción

Las levas excéntricas de acero inoxidable GN 918.6 tienen una superficie cuneiforme circunferencial, que permite una acción rápida y segura de sujeción y liberación en un rango de ajuste relativamente grande y con una fuerza de sujeción elevada. Debido a su pequeño ángulo de paso (ángulo de la cuña), la leva excéntrica se autobloquea. Los pomos esféricos tipo KV y GV van conectados mediante unión positiva a la leva excéntrica por medio de una carraca dentada. Durante la instalación, esto permite fijar la palanca en una posición bloqueada convenientemente orientada con respecto a la leva excéntrica. El perno roscado y la arandela (ver instrucciones técnicas) están combinados de manera que se pueda girar la leva excéntrica fácilmente después de enroscar. El uso de una arandela evita requisitos especiales en cuanto al diseño del orificio roscado. Esto significa que también se puede montar en mesas utilizando ranuras en T. Las levas excéntricas tienen la ventaja de que pueden girarse después del desbloqueo fuera del rango de sujeción. Se recomienda utilizar tornillos de punta esférica GN 605 con esfera aplanada en combinación con las levas excéntricas.
