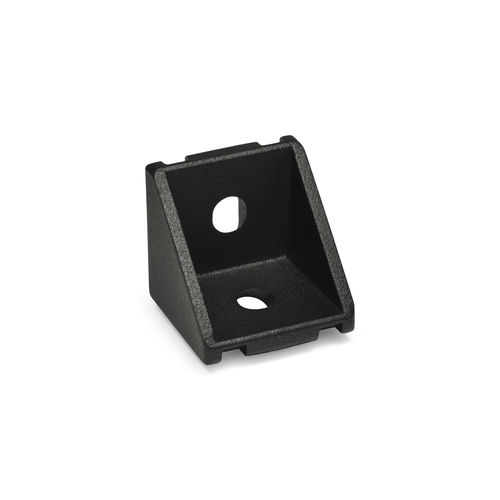

Soporte en escuadra para ensamblaje de perfiles GN 961

de aluminio90°con ranuras en T

Para fijar las escuadras GN 961, insertar primero las tuercas del kit de montaje en la ranura del perfil y fijar con los tornillos autorroscantes alomados ranurados. A continuación, la pestaña guía de la tuerca los posicionará en paralelo y centrados en la ranura; el muelle contrarresta deslizamientos laterales inadvertidos. En perfiles cruzados, o cuando se utilice la escuadra con elementos sin ranura, las pestañas guía superfluas pueden simplemente romperse. Después del montaje, se colocan las tapas a presión mediante cuatro orejetas. Confieren a la escuadra un aspecto atractivo y la protegen contra la suciedad. Incluso tras un uso continuado, las tapas permanecen dentro de las escuadras gracias a las orejetas elásticas a presión. Si es necesario, también están disponibles de forma individual con el estándar GN 963.
