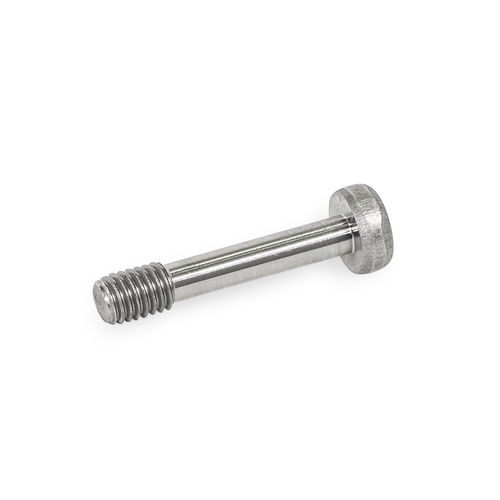

Tornillo de cabeza hueca GN 7984.2

de fijaciónde cabeza cilíndricacon hueco hexagonal

Los tornillos Allen GN 7984.2 tienen una cabeza baja para permitir el uso en zonas con espacio limitado. Gracias al perno con rebaje d3, el tornillo puede asegurarse fácilmente frente a pérdida, por ejemplo, en una cubierta. Esto le confiere la "cautividad del elemento de fijación" que establece la Directiva de máquinas 2006/42/CE. Con este fin, en lugar de un agujero pasante/roscado normal, debe proporcionarse una rosca d1 en ambos lados, si es necesario, con un orificio distanciador adecuado d4. Dependiendo del diseño y la longitud de sujeción requerida a1 ... a3 de la cubierta, puede elegirse entre las variantes de montaje mostradas.
