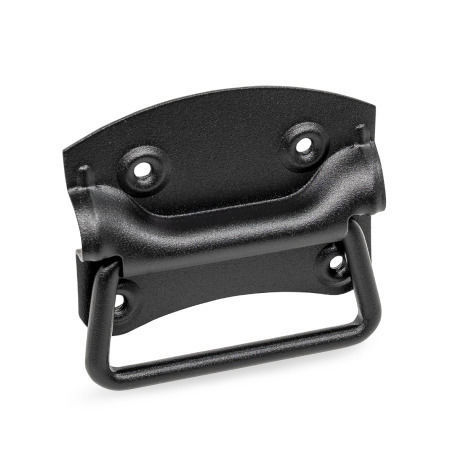

Manilla pivotante GN 3136

abatiblede transportede tiro

Descripción del producto
Las asas plegables GN 3136 se utilizan para extraer cajones y levantar cajas y contenedores. En uso, el asa giratoria choca con la carcasa de chapa a aproximadamente 90° y vuelve a la posición de reposo por gravedad.

Notas de diseño
La construcción mediante piezas estampadas y dobladas puede presentar tolerancias mayores; deben considerarse medidas de compensación adecuadas en el diseño del conjunto.

Materiales y acabados

• Acero
  • Zincado, pasivado azul — abreviatura: ST
  • Revestimiento en polvo — negro RAL 9005, acabado texturado — abreviatura: STSW
• Acero inoxidable — NI — AISI 304, acabado liso

Opciones / variantes de artículo

• Tipo A — con agujeros avellanados
• Ejemplos de referencias: GN 3136-85-70-A-ST, GN 3136-100-80-A-NI, GN 3136-135-110-A-STSW

Dimensiones disponibles (ejemplos)

• Longitud nominal l1 (acero): 85, 100, 120, 135 mm
• Longitud nominal l1 (inox): 100 mm
• Segunda longitud l2: 70, 80, 95, 110 mm
• Dimensiones representativas disponibles: d1, d2, h1, h2, l3, m1, l4, l5, s (ver tabla técnica)

Información técnica

• Peso (artículo ejemplo): 0,115 kg
• RoHS: conforme
• Número arancelario: 83024900

Especificaciones técnicas

• Denominación: GN 3136
• Función: asa plegable/giratoria que retorna por gravedad; para cajones, cajas y contenedores
• Materiales/acabados: ST, STSW, NI (AISI 304)
• Tipos disponibles: A (con agujeros avellanados)
