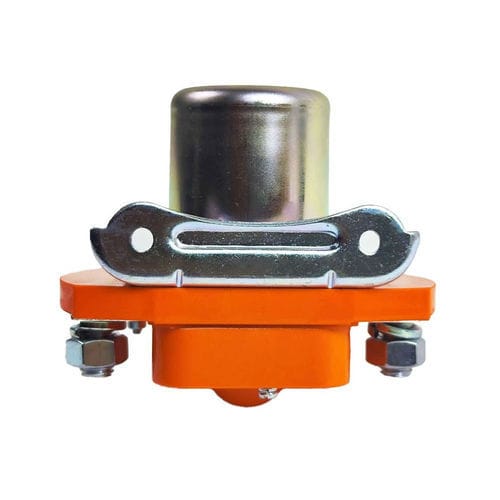

Contactor de potencia 009 seriede alta potenciaelectromecánicoelectromagnético
Añadir a mis favoritos
Añadir al comparador
Características
- Función
- de potencia, de alta potencia
- Tecnología
- electromecánico, electromagnético
- Características eléctricas
- DC, de corriente fuerte
- Aplicaciones
- para vehículo eléctrico
- Otras características
- de batería
- Corriente primaria
Mín.: 200 A
Máx.: 600 A
- Tensión de carga
Mín.: 0 V
Máx.: 85 V
Descripción
Presentación
Relé de potencia 200A, 400A y 600A destinado a aplicaciones en vehículos eléctricos para aislar el circuito de control del circuito de potencia. Ideal como interruptor general en una moto eléctrica, embarcación eléctrica, kart eléctrico o cualquier sistema que requiera separación del circuito de potencia.
Funcionamiento
El relé es un contactor de alta corriente que permite el paso de corriente hasta 200A, 400A o 600A según la versión elegida. La bobina de control puede alimentarse en corriente continua dentro de un rango compatible con sistemas 48V/52V/60V/72V.
Especificaciones de la bobina y tensiones
La bobina de control puede alimentarse entre 40V y 84–85V CC. Según la página del producto: el relé se cierra a partir de 43V CC (adecuado para baterías 48V, 52V, 60V, 72V) y se cierra automáticamente si la tensión desciende por debajo de 7V CC.
Montaje y conectores
El relé se monta habitualmente en serie en el terminal positivo entre el controlador y la batería. Conexiones identificadas:
Plano 2D
Hay planos 2D disponibles para las versiones 200A, 400A y 600A (planos técnicos ilustrados en la ficha del producto).
Características / especificaciones técnicas
Relé de potencia 200A, 400A y 600A destinado a aplicaciones en vehículos eléctricos para aislar el circuito de control del circuito de potencia. Ideal como interruptor general en una moto eléctrica, embarcación eléctrica, kart eléctrico o cualquier sistema que requiera separación del circuito de potencia.
Funcionamiento
El relé es un contactor de alta corriente que permite el paso de corriente hasta 200A, 400A o 600A según la versión elegida. La bobina de control puede alimentarse en corriente continua dentro de un rango compatible con sistemas 48V/52V/60V/72V.
Especificaciones de la bobina y tensiones
La bobina de control puede alimentarse entre 40V y 84–85V CC. Según la página del producto: el relé se cierra a partir de 43V CC (adecuado para baterías 48V, 52V, 60V, 72V) y se cierra automáticamente si la tensión desciende por debajo de 7V CC.
Montaje y conectores
El relé se monta habitualmente en serie en el terminal positivo entre el controlador y la batería. Conexiones identificadas:
- 1: A conectar al terminal positivo de la batería
- 2: Salida de potencia del relé. A conectar al terminal positivo del controlador
- A1: Positivo (+) bobina, tensión mín. +40V CC
- A2: Masa (GND) bobina
Plano 2D
Hay planos 2D disponibles para las versiones 200A, 400A y 600A (planos técnicos ilustrados en la ficha del producto).
Características / especificaciones técnicas
- Corrientes disponibles: 200A, 400A, 600A (según la versión seleccionada)
- Tensión máxima de funcionamiento (circuito de potencia): hasta 85V CC (según se indica)
- Rango de alimentación de la bobina: 40V a 84–85V CC
- Se cierra a partir de: 43V CC (mencionado en las fichas)
- Se cierra automáticamente si la tensión < 7V CC (mencionado en las fichas)
- Montaje: en serie en el terminal positivo entre controlador y batería
- Conexiones: 1 (+ batería), 2 (salida al controlador), A1 (+ bobina), A2 (GND bobina)
- Referencia de producto (SKU): 009114
- Peso indicado: 2.00 kg
- Precio sin IVA: 41,666667 EUR
- Precio con IVA: 50,00 EUR
- Disponibilidad: EN STOCK (cantidad indicada en la ficha: 21 unidades)
