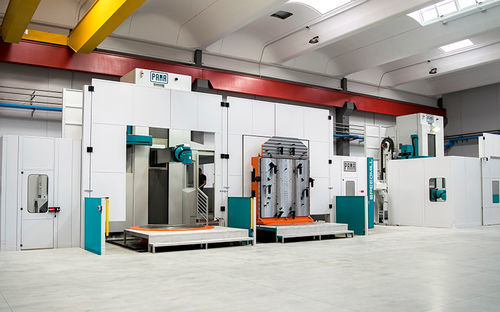

Fresadora CNC 3 ejes SPEEDMILL series

horizontalde columnapara piezas de gran tamaño

Resumen
Las fresadoras horizontales PAMA Speedmill están diseñadas para el mecanizado de piezas medianas y grandes cuando el mecanizado horizontal es la opción adecuada. El diseño prioriza el amortiguamiento de vibraciones, la dinámica de los ejes, la alta velocidad del husillo y la precisión de la pieza.

Diseño y construcción
Las máquinas cuentan con una columna térmicamente simétrica con cabezal montado en el centro y guías de rodillos en los ejes X e Y para aprovechar la dinámica de los ejes. El ram está guiado dentro del cabezal por cojinetes hidrostáticos y dispone de un sistema de retroalimentación en tiempo real para compensar las dilataciones térmicas, mejorando la precisión de posicionamiento y la rigidez en el origen de las vibraciones.

Control térmico y lubricación
Las cabezas portaherramientas CNC están estabilizadas térmicamente mediante recirculación de fluido a temperatura controlada. Para alcanzar altas velocidades, precisión y resistencia al desgaste de las unidades cinemáticas, la lubricación se realiza mediante sistemas de recirculación aire‑aceite o aceite climatizado.

Opciones de configuración

• una amplia gama de mesas de fresado o torneado
• una amplia gama de cargadores de herramientas y cargadores para cabezas portaherramientas CNC

Control CNC
La gama puede configurarse con controles CNC Siemens, Heidenhain o Fanuc según los requisitos de producción.

Información técnica (resumen)
Recorrido eje X (Columna): 5000 mm
Recorrido eje Y (Cabezal): 2000 - 5000 mm
Recorrido eje Z (Ram): 1200 - 2000 mm
Sección del ram: 430x430 - 500x500 mm
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 66 - 90 kW
Par husillo (S1): 822 - 2494 Nm
Velocidad husillo: 4000 - 6000 rpm
Cabezal universal - Potencia husillo (S1): 37 / 50 kW
Cabezal universal - Par husillo (S1): 1000 / 1200 Nm
Cabezal universal - Velocidad husillo: 6000 rpm
Cabezal universal - Posicionamiento ejes A/C: 360000 n°
Avance rápido ejes X, Y, Z: hasta 35000 mm/min

Características / especificaciones técnicas

• Columna térmicamente simétrica con cabezal montado en el centro
• Guías de rodillos en los ejes X e Y
• Ram guiado por cojinetes hidrostáticos con compensación térmica en tiempo real
• Estabilización térmica de las cabezas portaherramientas CNC mediante recirculación de fluido controlada
• Lubricación mediante sistemas de recirculación aire‑aceite o aceite climatizado
• Recorridos del ram (Y) hasta 5000 mm; recorridos Z del ram entre 1200 y 2000 mm
• Opciones de sección del ram: 430x430 mm; 500x500 mm
• Velocidades de husillo: 4000 - 6000 rpm; cabezal universal hasta 6000 rpm
• Rango de potencia del husillo: husillo principal 66-90 kW; cabezal universal 37/50 kW
• Rangos de par de husillo hasta 2494 Nm
• Avance rápido hasta 35000 mm/min
