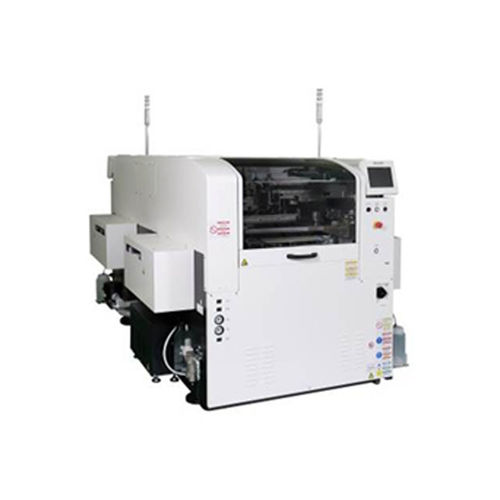

Máquina de serigrafia automática SPV-DC

de colorSMTde alta velocidad

La SPV-DC permite una producción de doble vía de alta eficiencia en un paquete compacto. Consiga una producción compacta de doble vía y alta eficiencia a la vez que reduce los costes operativos. La tecnología de limpieza sin papel permite mejorar la calidad general en una línea integrada que utiliza montadoras Panasonic. - La limpieza sin papel reduce el uso de papel y disolventes - El suministro automático de soldadura tipo pote perforado permite ahorrar mano de obra y un funcionamiento ininterrumpido - El soplador de recogida de PCB (tipo interruptor) crea vías de flujo de aire desde la máscara metálica a la PCB - La inspección de la máscara evita la obstrucción de la abertura de la máscara y la fuga de soldadura - La inspección de la soldadura evita el desplazamiento de la soldadura, los puentes, las estrías y las fugas Dimensiones de la placa de circuito impreso (mm) * - L 50 x A 50 a L 350 x A 300 [*1] Tiempo de cambio de PCB * - 13,0s (6,5s/PCB) Incluyendo transferencia, posicionamiento, reconocimiento, limpieza cada vez. Condiciones de impresión y limpieza: Nuestras condiciones recomendadas (dimensiones de la PCB L 250 x A 165) [*2] Repetibilidad - 2 Cpk ± 5,0 μm 6 σ La repetibilidad de la misma PCB Igual a ± 5,0 μm ± 3 σ (o ±2,5 μm ±1,5 σ) Dimensiones del marco de la pantalla (mm) * - L 736 x A 736, L 650 x A 550, L 550 x A 650, L 750 x A 750, L 584 x A 584 [*3} Fuente eléctrica * - CA monofásica 200, 220, 230, 240 V ±10V Máx. 4.0 kVA [*4] Fuente neumática * - 0,5 MPa, 560 L / min (A.N.R.) [*5] Dimensiones (mm) * - Anchura 1.650 x Profundidad 2.446 x Altura 1.500 (saliente máximo D 2.528) [*6] Masa * - 2.650 kg [*7]
