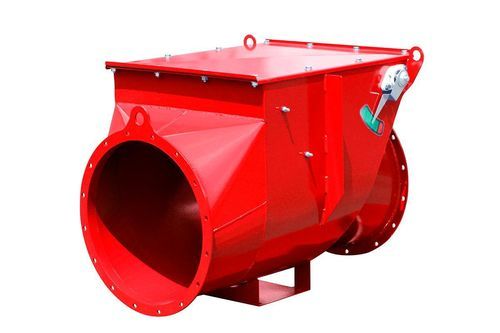

Válvula de retención para aire ECV

para aplicaciones industrialespara atmósfera explosivade aspiración

Resumen
Las válvulas de cierre de emergencia (ECV) están diseñadas para bloquear la propagación de llamas y gases, previniendo daños estructurales y protegiendo al personal. La válvula de seguridad antirretorno está certificada ATEX EN16447 contra la propagación de una explosión en la línea de aspiración según la directiva ATEX 2014/34/UE. Las ECV son dispositivos de seguridad pasivos que se activan automáticamente en caso de sobrepresión o explosión, sellando herméticamente para evitar el flujo inverso de gases o llamas no deseadas.

Función / Operación
Las ECV permanecen abiertas durante la operación normal y no restringen el flujo. En caso de explosión o contrapresión en un equipo de filtración o conducto, la válvula se cierra para evitar que los efectos de la explosión y el fuego viajen de regreso a las áreas de trabajo. Una vez activada por sobrepresión, la válvula permanece cerrada, impidiendo la propagación inversa de llamas y gases.

Aplicaciones
Las ECV son obligatorias en todos los sistemas de extracción de residuos que incluyen un dispositivo de filtración. Forman parte de los sistemas de seguridad para entornos industriales en riesgo de explosión y están destinadas a proteger estructuras y personal.

Construcción y materiales
Las ECV están fabricadas en acero al carbono (pintado azul RAL5010 o rojo RAL3020) o en acero inoxidable (AISI 304). Los acoplamientos están soldados y reforzados para soportar altas presiones.

Opciones disponibles / Variantes

• ECV con microswitch (posición cerrada)
• ECV sin microswitch
• ECV para instalaciones in situ
• Segunda variante de diseño (ECV 2nd design)
• Imágenes/variantes relacionadas con NRV (válvula antirretorno) mostradas

Accesorios (bajo pedido)

• Bloqueo de seguridad antiapertura
• Microinterruptor (posición cerrada)
• Sensor interno para parada de material
• Junta en célula de silicona
• Aislamiento acústico

Sistemas de seguridad adicionales
Como parte de soluciones llave en mano, se pueden suministrar detectores propietarios de chispas y llamas para generar alarmas y detener el sistema de residuos, y se pueden integrar sistemas de extinción donde sea necesario para reducir aún más el riesgo de incendio.

Características / Especificaciones técnicas

• Certificación: ATEX EN16447 (diseñado para evitar la propagación de explosiones en la línea de aspiración)
• Conformidad: Directiva ATEX 2014/34/UE
• Uso previsto: Sistemas de extracción de residuos con dispositivos de filtración (evita el flujo inverso de llamas/gases)
• Funcionamiento: Pasivo, activación automática por sobrepresión; permanece cerrado tras la activación
• Materiales de construcción: Acero al carbono (pintado RAL5010 azul o RAL3020 rojo) o acero inoxidable AISI304
• Uniones: Soldadas y reforzadas para resistencia a altas presiones
• Accesorios opcionales: bloqueo antiapertura, microinterruptor posición cerrada, sensor interno para parada de material, junta de célula de silicona, aislamiento acústico
• Integración: Compatible con detección de chispas/llamas y sistemas de extinción de conductos como parte de soluciones llave en mano
