Islote de distribución neumático H MICRO

de 3/2 vías5/25/3

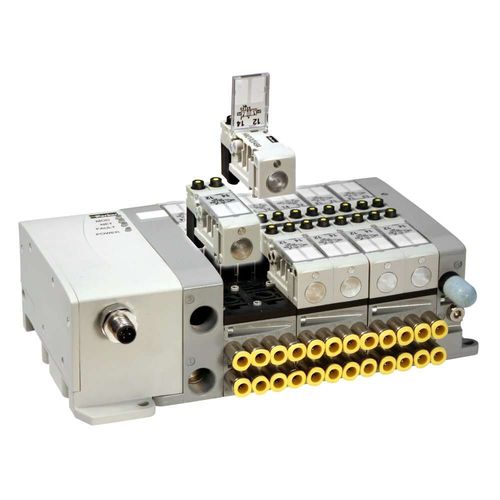

La serie H Micro es una válvula subbase pilotada por aire. Es sólo enchufable y va montada sobre una base de colector que aloja 4 válvulas. Las funciones son 4/2, 4/3 y doble 3/2. Las bases de colector contienen placas de circuitos para cableado colectivo / bus de campo. El H Micro Sériés es un sistema de válvulas montado en una base enchufable. Su original diseño Back to Back permite un colector muy compacto, que puede manejar hasta 32 solenoides piloto apilando subbases de metal de 42 mm de ancho que contienen 4 módulos de válvulas que ofrecen hasta 8 funciones de válvulas: -4/2, solenoides simples y dobles -4/3, doble solenoide, todos los orificios bloqueados en posición central -Dual 3/2, NC/NC, NO/NO y NC/NO Las bases de distribuidores enchufables contienen placas de circuitos para el cableado colectivo, que pueden ser de una dirección (para electroválvulas simples) o de doble dirección (para electroválvulas dobles). Las bases de colector tienen orificios M7 laterales o inferiores. Se pueden instalar racores de varios tamaños en los orificios M7. Las opciones de cableado colectivo son -Dsub de 25 pines -nodos P2M Moduflex (IO-Link, Ethernet/lP, Profinet 10, EtherCAT, PowerLink, Modbus /TCP, CC-Link IE) -Turck BL67 (Ethernet/IP, Profinet 10, Modbus /TCP, Profibus DR DeviceNet, CANopen) -H Sériés Industrial Communication System (Ethernet l/P, DeviceNet, ControlNet y Profibus DP) El distribuidor de válvulas H Micro se puede convertir en campo de alimentación interna a pilotaje externo moviendo el conector M7 situado en la placa final derecha al puerto apropiado. La operación de pilotaje interno significa que la presión de alimentación en el puerto nº 1 se dirige al extremo de la válvula, donde el solenoide, al ser accionado, permite el paso de la presión de alimentación, que se aplica entonces al pistón para desplazar el carrete.
